試験機について
日本ガイシでは、バッチ炉から連続炉まで各種焼成・乾燥炉を集約した試験場を用意しています。
温度変化や雰囲気制御、ワーク搬送技術などをテストすることで、より効率的な実証試験を行うことが可能です。

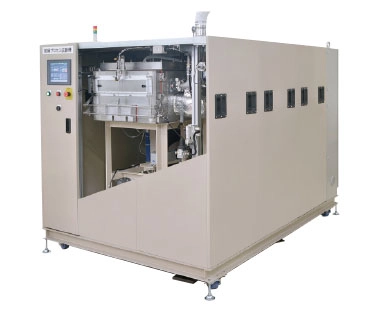

波長制御バッチ炉
| 温度 |
Max.200℃（雰囲気） |
| 雰囲気 |
大気、N2 |
| 熱源 |
波長制御ヒーター（近赤外線）、インフラスタインヒーター（遠赤外線）、熱風 |
| ワーク条件 |
145×145mm ※ワークサイズは応相談 |
| 測定項目 |
ワーク重量、ワーク・雰囲気温度 |

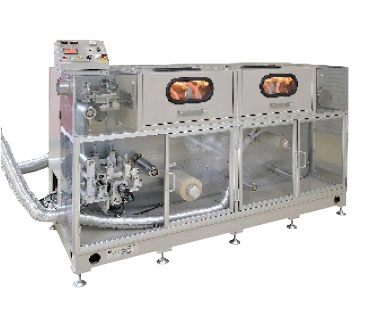

ロール to ロール炉（1m）
| 温度 |
Max.200℃（雰囲気） |
| 雰囲気 |
大気、N2 |
| 熱源 |
波長制御ヒーター（近赤外線）、熱風 |
| 炉長（IN-OUT） |
1,200mm |
| 搬送速度 |
1〜12m/min |
| 塗工方式 |
ロールナイフコーター：幅50〜150mm
グラビアコーター：幅180mm 固定 |
| ワーク条件 |
幅100～180mm |

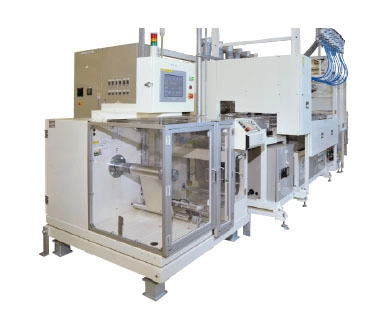

ロール to ロール炉（3m）
| 温度 |
Max.600℃（雰囲気） Max.800℃（ヒーター） ※インフラセラムヒーター使用時 |
| 雰囲気 |
大気、N2 |
| 熱源 |
波長制御ヒーター（近赤外線）、インフラセラムヒーター（遠赤外線）、熱風 |
| 炉長（IN-OUT） |
3,000mm |
| 搬送速度 |
0.1～10.0m/min |
| 塗工方式 |
塗工なし |
| ワーク条件 |
幅～500mm |

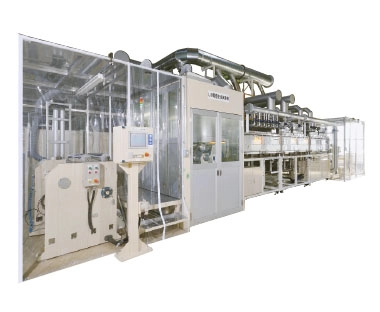

ロール to ロール炉（6m）
| 温度 |
Max.200℃（雰囲気） |
| 雰囲気 |
大気 |
| 熱源 |
波長制御ヒーター（近赤外線）、熱風 |
| 炉長（IN-OUT） |
6,000mm（2,000mm × 3ゾーン） |
| 搬送速度 |
1～12m/min |
| 塗工方式 |
スロットダイコーター：幅Max.580mm |
| ワーク条件 |
幅150～700mm |

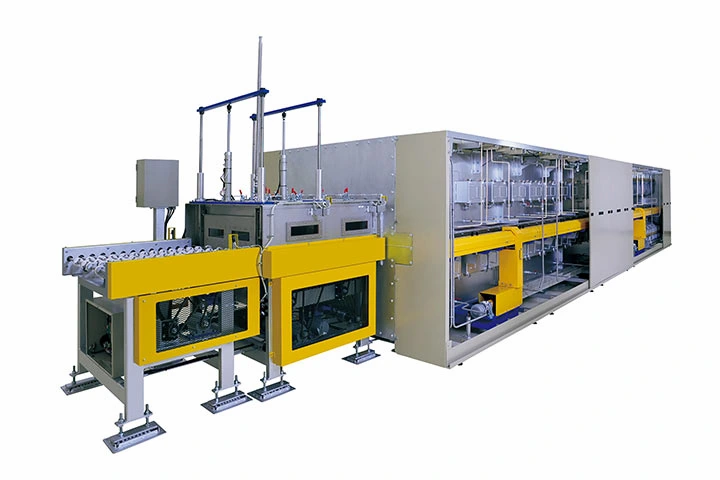

ローラーハースキルン
| 炉形式 |
ローラーハースキルン |
| 温度 |
Max.1,420℃ |
| 熱源 |
SiCヒーターによる上下加熱 |
| 設備外形 |
炉長 10m |
| 付帯設備 |
炉体入口・出口に気密構造の置換室付き搬送装置
エゼクター、アフターバーナーによる排気装置
トラベリング用熱電対送り装置 |

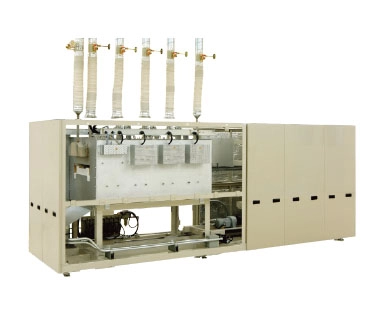

4室炉
| 炉形式 |
WB炉 |
| 温度 |
プリヒート400℃、焼成900℃（ワーク温度） |
| 雰囲気 |
大気 |
| 搬送速度 |
0.1～20m/min |
| ヒーター種類 |
プリヒート：インフラセラムヒーター 焼成：ランプヒーター |
| 炉長 |
プリヒート：1室、焼成：3室 |
| 設備外形 |
4,000L×1,200W×1,550H |

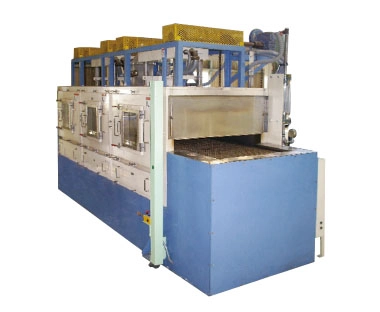

メッシュベルトキルン
| 炉長 |
3m |
| 温度 |
炉内雰囲気 Max.400℃ |
| 雰囲気 |
大気 |
| 熱源 |
インフラスタインヒーター（遠赤外線） |
| ワーク条件 |
高さ275mm×幅650mm×長さ（搬送方向）450mm |
| 搬送速度 |
0.6m～3m/min |

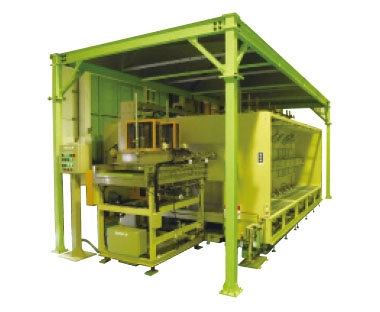

急速昇温試験機
| 炉形式 |
電気加熱式RHK |
| 炉長×炉内幅 |
4,800mmL × 750mmW |
| ヒーター |
SiCヒーター |
| MAX温度 |
1,400℃ ※1,400℃超は応相談 |
| 炉材 |
断熱ボード構造 |
| 搬送 |
タクト搬送（Auto可変） |
| 雰囲気制御 |
N2 + H2 + H2O 置換室、気化器付 |

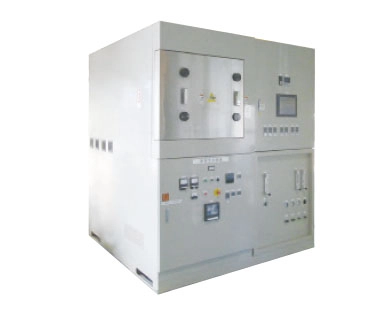

箱型雰囲気バッチ炉
| 温度 |
常用1,450℃（Max. 1,500℃） |
| 雰囲気 |
大気、O2、N2 |
| 熱源 |
電気ヒーター |
| 炉室有効容積 |
300mmW × 300mmD × 350mmH |
| 測定項目 |
パージ流量（空気、O2、N2）、炉内酸素濃度 |

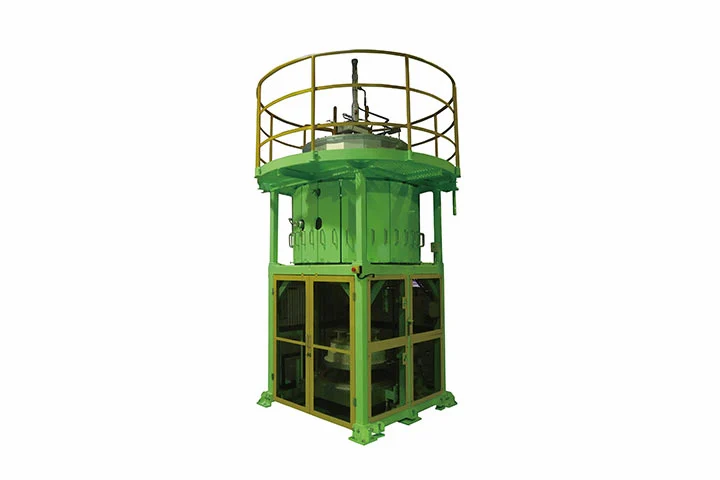

4パイル 炉床昇降回転式 雰囲気バッチ炉
| 炉構造 |
4パイル 炉床昇降回転式 雰囲気バッチ炉 |
| 温度 |
Max1350℃ |
| 雰囲気 |
Air,N2,N2+H2,N2+H2+H2O |
| 熱源 |
電気ヒーター |
| 炉内有効寸法 |
高さ500mm×Φ220mm×4パイル |
