圧電アクチュエーター

概要

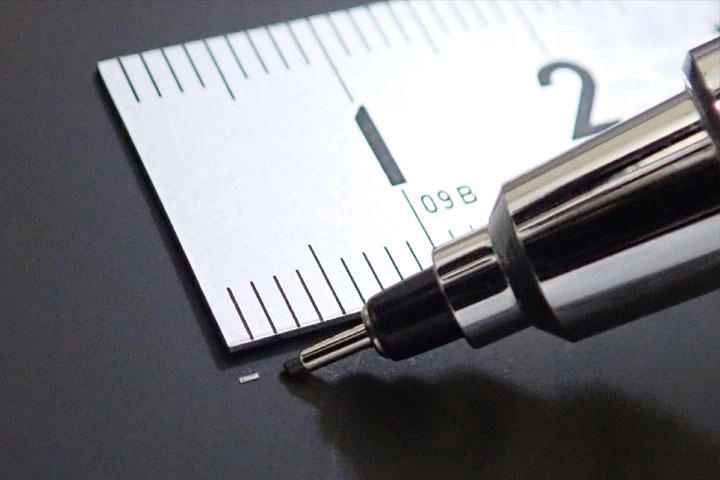

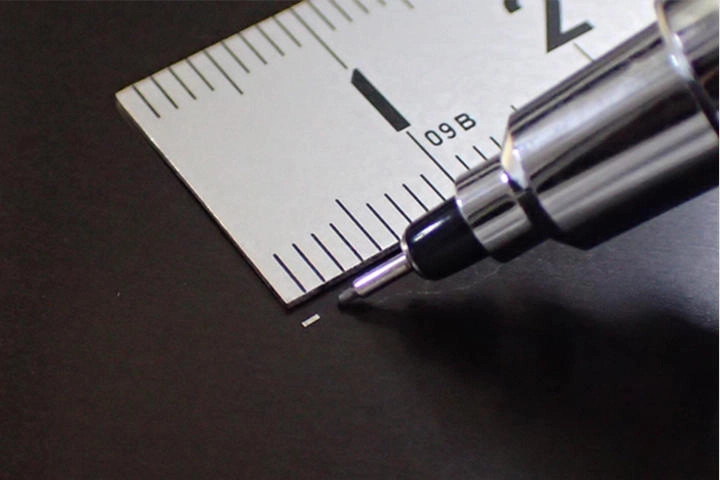

日本ガイシでは独自のプロセス技術、材料技術を駆使して、世界最小クラスの積層圧電アクチュエーターを実現しました。ハードディスクドライブ(HDD)の精緻な位置決めに用いられるアクチュエーターとして広く採用され、HDDの大容量化に貢献しています。

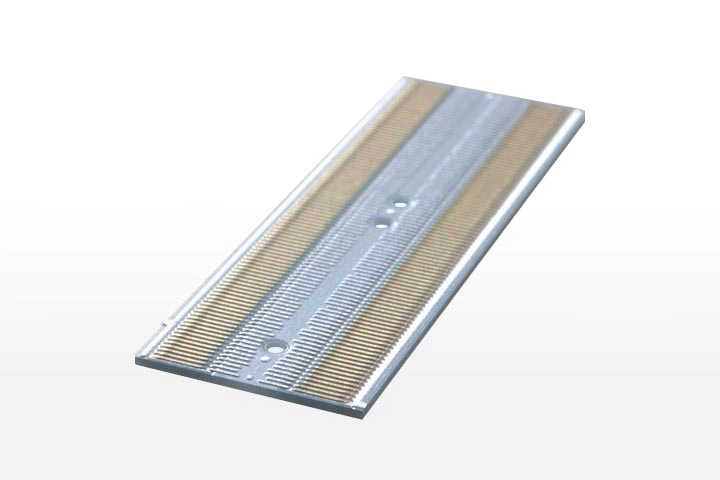

また、高強度セラミックス製マイクロチャンバーと高性能圧電膜を一体化したインクジェット用圧電アクチュエーターや、圧電体シートを多層積層した積層圧電アクチュエーターなど、お客様のさまざまなニーズに合わせたアクチュエーターを提供可能です。

特長

圧電(ピエゾ)セラミックスには、力を加えると変形して電圧を発生する性質(圧電効果)があり、逆に、電圧をかけると伸び縮みして力を発生する性質(逆圧電効果)があります。

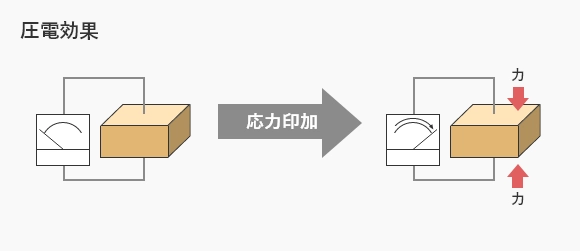

圧電効果の説明図

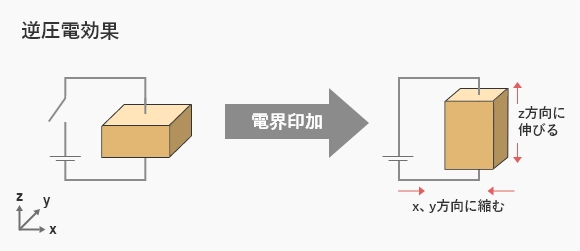

逆圧電効果の説明図

圧電アクチュエーターは、低消費電力、小型、高速、大パワーという特長があり、HDD、インクジェットプリンター、一眼レフカメラ、自動車などの身の回りの電化製品や医療用製品、工業用製品など、 幅広い分野で使用されています。日本ガイシでは、原料の合成から製品まで一貫した生産体制を保有しており、お客様のさまざまなニーズに対応することができます。

代表的な保有技術

材料技術

日本ガイシの材料技術を駆使して材料組成や微構造を最適化し、高性能な圧電材料を使用したアクチュエーターを提供しています。これまでにインクジェットプリンター、HDDなどの分野で高レベルな長期信頼性のニーズに応えてきました。ご希望の変位量、使用環境に応じてカスタマイズした材料でアクチュエーターを提供します。

項目 単位 TypeD03 TypeC02 TypeC05 TypeD05
圧電定数 d31 pm/V 330 220 110 190
d15 pm/V 990
比誘電率 ε 4000 2400 1100 1800
機械的品質係数 Qm 60 70 2400 140
キュリー温度 Tc 250 310 320 290
用途例 HDD用
アクチュエーター
HDD用
アクチュエーター
超音波モーター インクジェットプリンター
(シェアモード型)

プロセス技術

テープ成形技術、グリーンシートの積層技術、スクリーン印刷技術などを駆使して、非常に薄い圧電層や圧電膜を実現し、高性能なアクチュエーター製品を提供しています。 また、精密成形技術によって、微細で高精度な三次元構造体セラミックスの作製も可能です。焼成後のセラミックスにR溝加工や凹溝加工などの微細な加工を施すことも可能です。

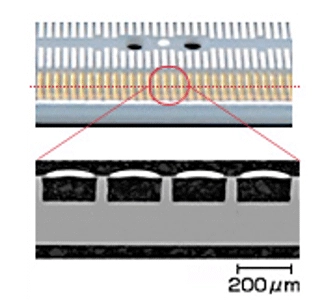

キャビティー構造

キャビティー構造

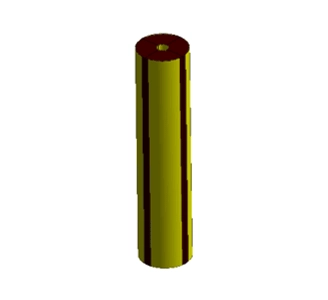

チューブ構造

チューブ構造

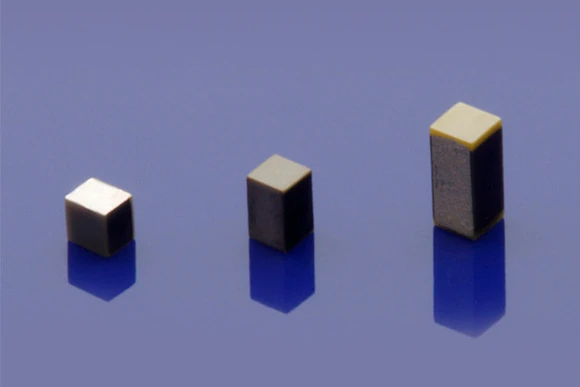

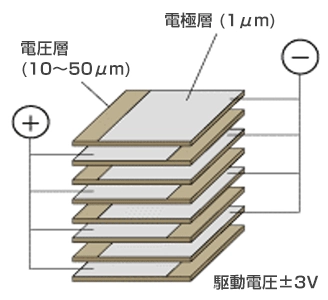

積層構造

積層構造

ラインアップ
