がい管

概要

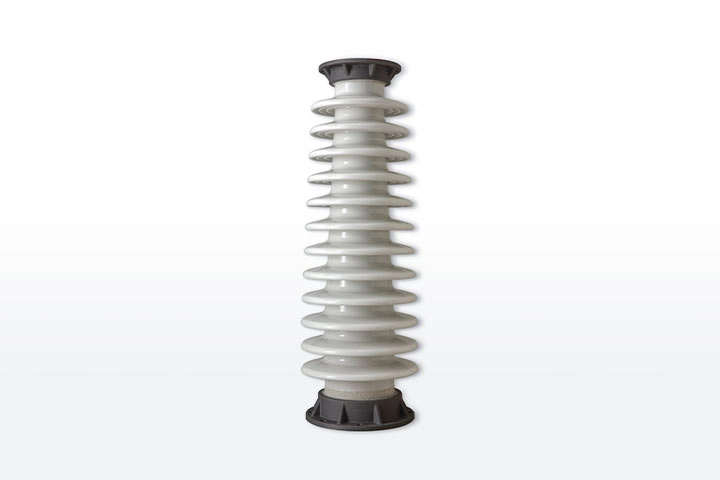

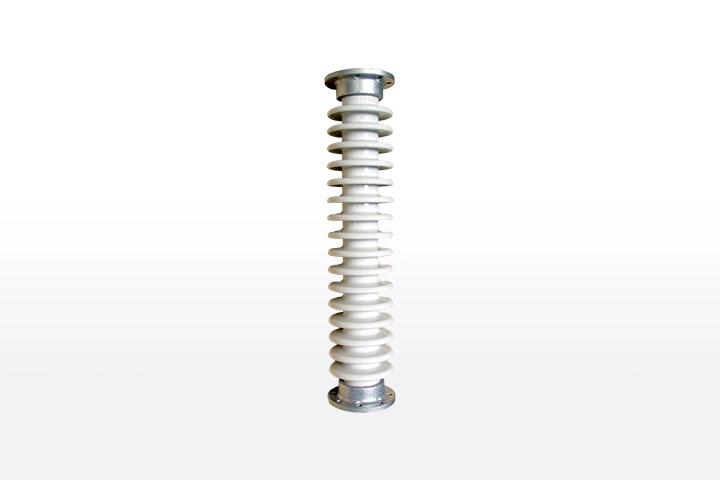

がいしは発電所で発電した電力を安定かつ安全に運ぶためになくてはならないものです。がい管は、発電所や変電所などの電力設備に使用されるがいしで、電線支えるとともに、機器の中に安全に電気を導くために使用されます。

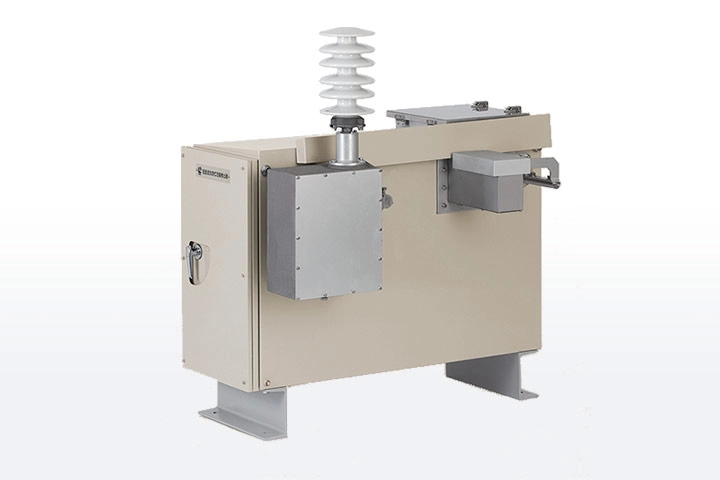

がい管は、変圧器やしゃ断器の中に安全に電気を導く「ブッシング」の部品としての使用や、電圧や電流を測定する計器用変成器の部品として使用されます。

特長

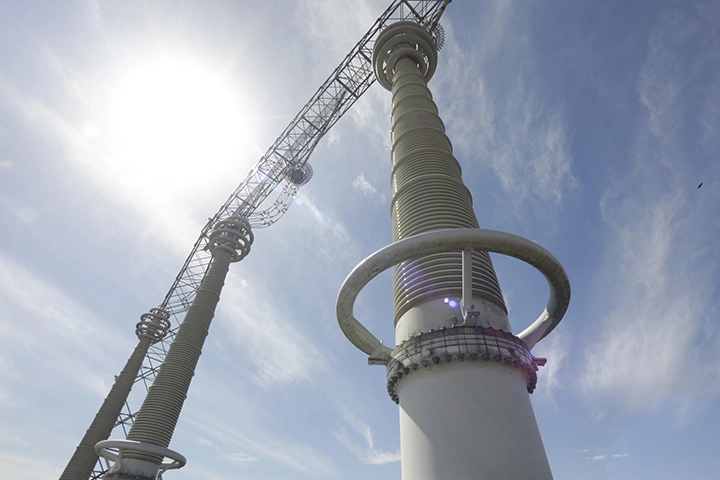

NGKでは、使用電圧や使用環境などに合わせ、小型の単一ブッシング用がい管から100万ボルト送電に対応するブッシング用がい管まで、さまざまながい管を生産しています。中でも100万ボルト送電に対応するブッシング用がい管は長さ11.5mで世界最大の磁器製品です。
生産能力でも世界最大級を誇り、100カ国以上で採用されています。揺るぎない品質と技術力が、安全で確実な電力供給を支えています。

小型の単一ブッシング用がい管から100万ボルト送電に対応するブッシング用がい管までさまざまながい管を生産可能
大型のがい管においても無機接合を採用しているため長期信頼性に優れる

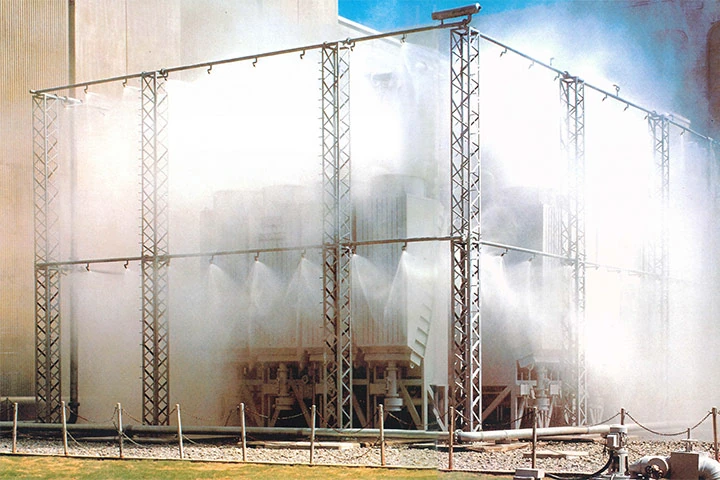

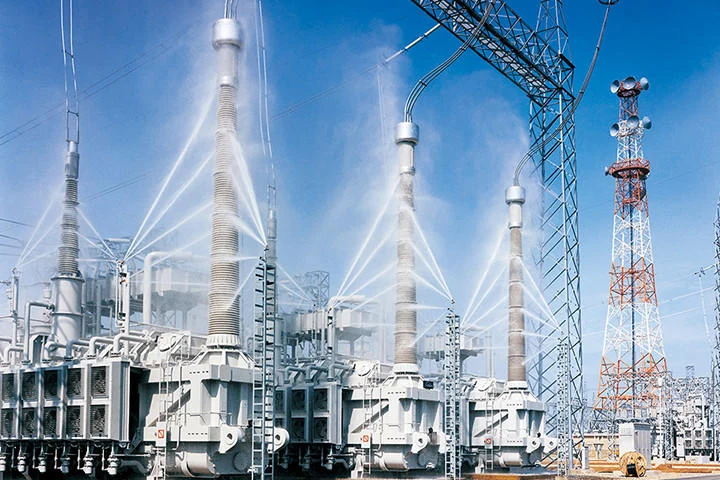

大雨時の耐電圧低下を防止する水切り笠採用品も用意

製品ラインアップ

細径形がい管(SF₆ガス用)・公称電圧275kV以下

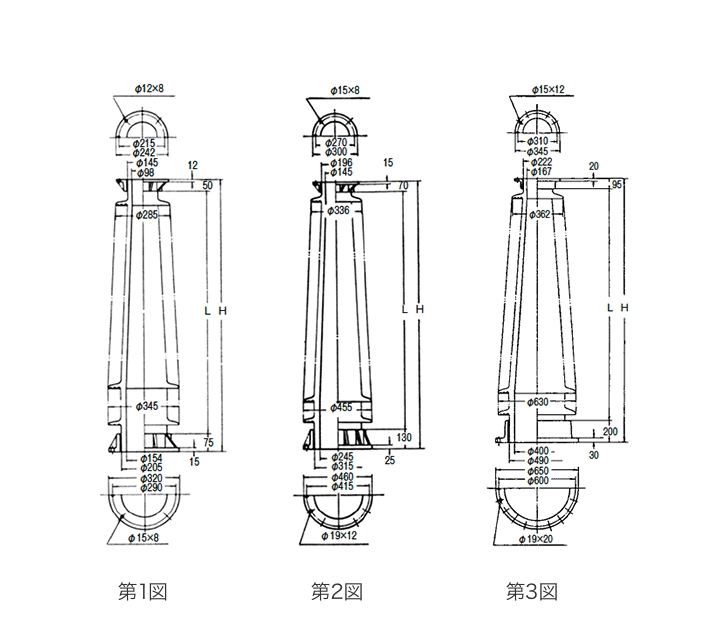

1)外形・寸法

2)主要諸元

公称電圧kV	JEMがい管記号	品番	がい管呼称	形状	寸法mm		表面漏れ距離mm	平均直径mm	質量kg
公称電圧kV	JEMがい管記号	金具付	がい管呼称	形状	H	L	表面漏れ距離mm	平均直径mm	質量kg
66	PC-60FK	GA-900608-ZC＊T1	66-L	第1図	775	650	1,660	250	51
	PC-91FK	GA-900718-ZC＊T1	66-M		1,025	900	2,490	245	71
	PC-111FK	GA-900728-ZC＊T1	66-H		1,225	1,100	3,080	245	87
154	PC-150FR	GA-901502-ZC＊T1	154-L	第2図	1,700	1,500	3,750	325	180
	PC-226FR	GA-901522-ZC＊T1	154-M		2,410	2,210	6,330	320	275
	PC-227FR	GA-901532-ZC＊T1	154-H		2,410	2,210	7,215	320	275
275	PC-220FV	GA-902702-ZC＊T1	275-L	第3図	2,495	2,200	5,580	450	443
275	PC-327FV	GA-902722-ZC＊T1	275-M	第3図	3,495	3,200	10,590	445	643

コンパクト形がい管(SF₆ガス用)・公称電圧500kV

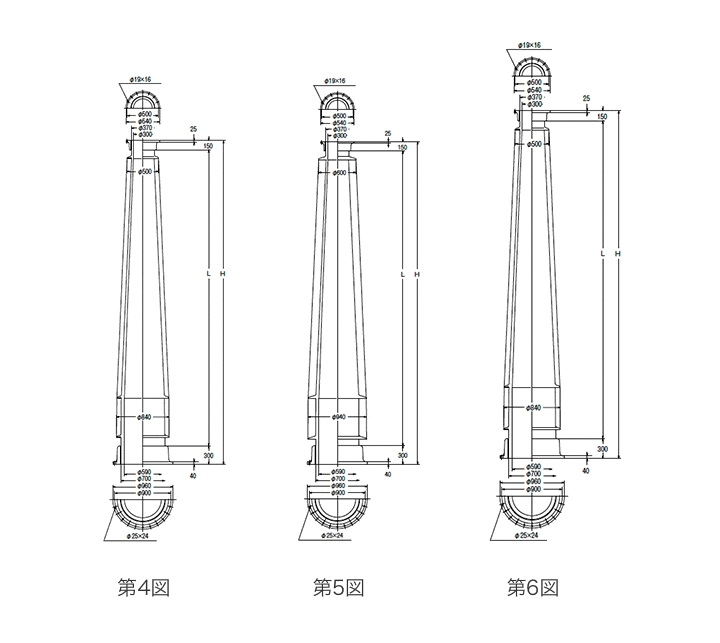

1)外形・寸法

2)主要諸元

JEMがい管記号	品番		がい管呼称	形状	寸法mm		表面漏れ距離mm	平均直径mm	質量kg
JEMがい管記号	金具付	磁器	がい管呼称	形状	H	L	表面漏れ距離mm	平均直径mm	質量kg
-	GA-905200-A	GP-905200	500-L^*	第4図	5,200	4,750	15,300	620	1,580
-	GA-905201-A	GP-905201	500-M^*	第5図	5,200	4,750	19,600	655	1,780
-	GA-906200-A	GP-906200	500-H^*	第6図	6,200	5,750	23,500	655	2,160
