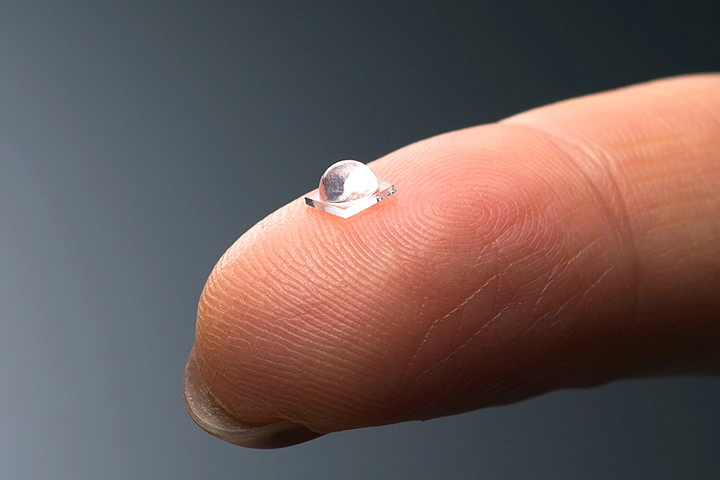

紫外LED用マイクロレンズ
概要
殺菌や樹脂硬化などに使用される紫外LED（UV-LED）。その照射範囲を絞り殺菌効果を高める極小レンズを開発しました。透過性と耐久性に優れた石英ガラスを用い、従来は難しかった複雑形状も実現しました。
特長

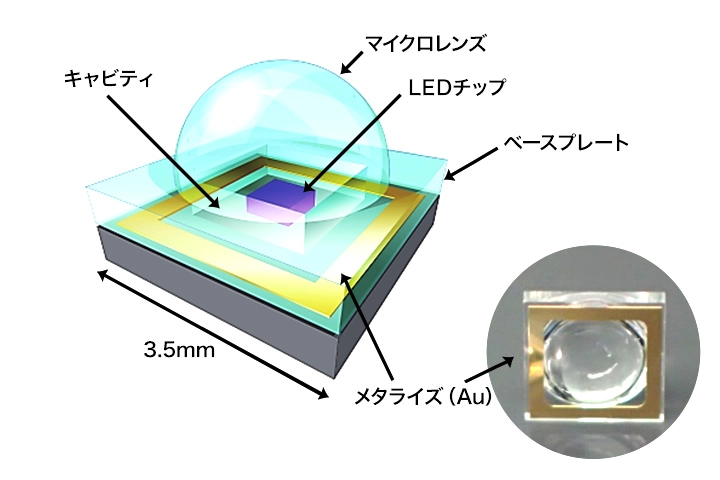

キャビティ付きレンズ
LEDチップを格納するキャビティ(空間)を備えたレンズ
- 光取り出し効率向上
- レンズ接合面への紫外線照射低減により、安価な樹脂接合における信頼性が向上
- 安価な平板セラミック基板が使用可能
| 当社製品（一例）を用いた場合 | 従来製品 | |
|---|---|---|
|

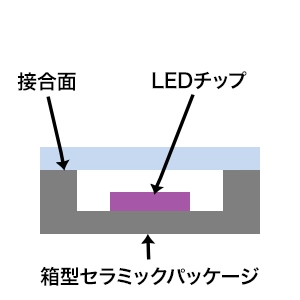

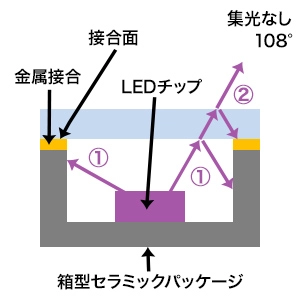

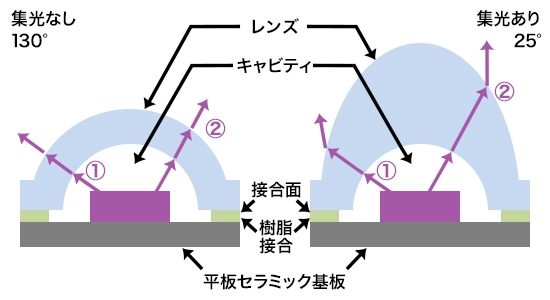

パッケージイメージ図 および配光角※ |
 |
 |
| ①光取り出し効率※ |
93% パッケージでの光吸収はなし |
75% パッケージ側面で光が吸収される |
|
②レンズ接合面 での照度※ （従来製品を100とした場合） |
<10 接合面への紫外光照射が少ない →樹脂接合の信頼性向上 |
100 接合面への紫外光照射が多い →高価な金属接合が必要 |
※当社シミュレーション結果

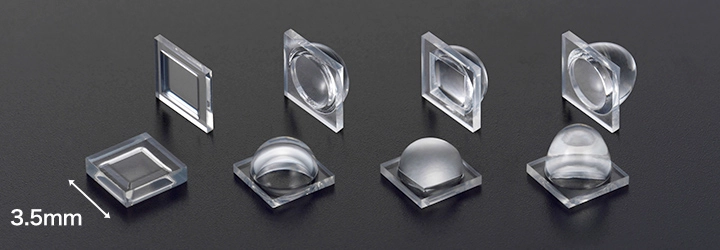

ご要望の形状（レンズ／キャビティ）に対応可能
- 使用する紫外LEDチップに最適な形状が実現可能
- アプリケーション毎に最適な形状が実現可能
- レンズアレイなどのマルチチップパッケージ向けレンズが実現可能

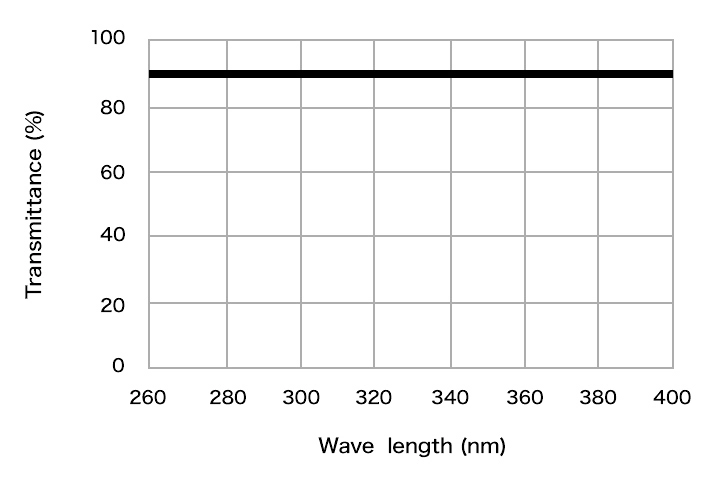

石英ガラス製レンズ
- 紫外線(260nm～)に対して高い透過率
- 紫外線(260nm～)に対して高い耐久性
メタライズ
- 紫外線で劣化しない金属封止により高い気密性を確保することで、高い信頼性を有する紫外LEDが実現可能
光学特性一例（当社シミュレーション結果）
| 特長 | 配光角制御 | 光取り出し効率向上／平板基板使用 | 従来製品 | ||
|---|---|---|---|---|---|
| レンズ | Lowレンズ | Tallレンズ | 半球レンズ | 平板 | 平板 |
| キャビティ | 四角 | 半球ドーム | 半球ドーム | 四角 | なし |

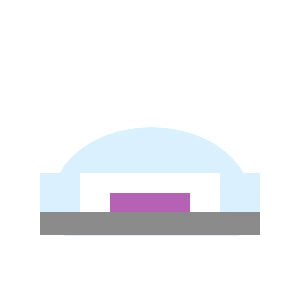

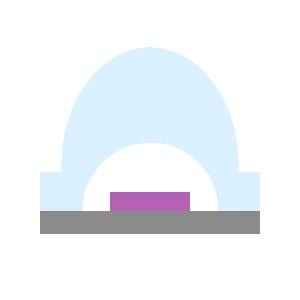

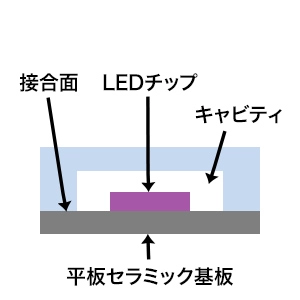

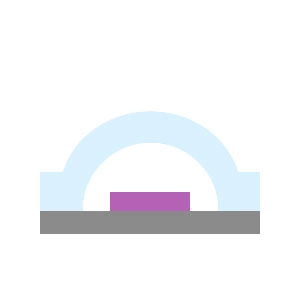

| パッケージ構造 イメージ図 |
|
|
|
|
|

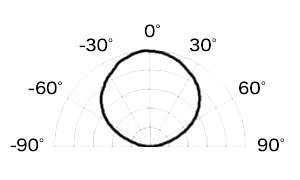

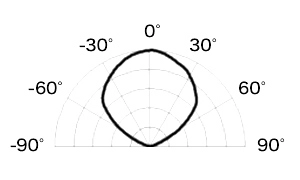

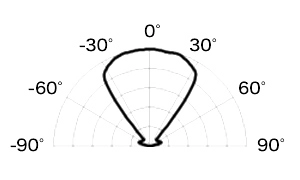

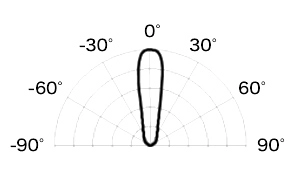

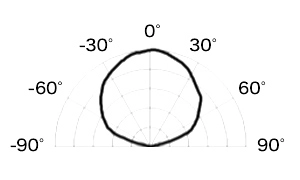

| 配光分布および配光角 |
|
|
|
|
|
| 77° | 25° | 130° | 122° | 108° | |
| 光取り出し効率 | 93% | 93% | 93% | 91% | 75% |
| レンズ接合面での照度
（従来製品を100とした場合） |
5 | 9 | 5 | 87 | 100 |
