静電容量センサー
製品タグ:
概要

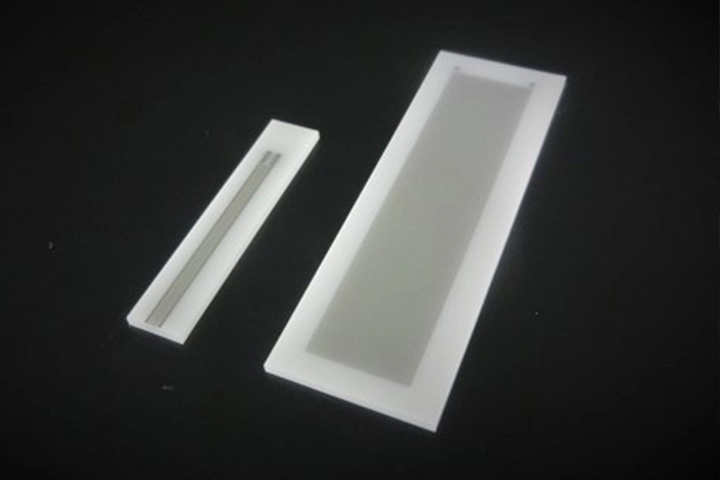

![静電容量センサー](/product/__icsFiles/afieldfile/2021/06/04/electron-capacitance-sensor-pic01_2.jpg)
センサー上の容量・インピーダンスの変化を検知するセンサーです。
液体の液量・濃度センサーなどに応用できます。
極薄セラミック層により検出電極が保護されているため、さまざまな薬液への対応が可能です。
ご希望の仕様に応じて、保護膜の材料、厚み、電極パターンをカスタムに対応します。
構造例

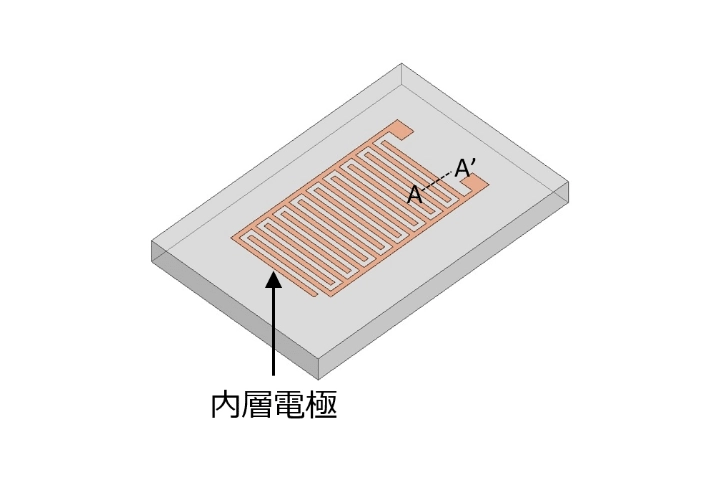

電極パターン
![電極パターンを示した図](/product/__icsFiles/afieldfile/2021/07/15/electron-capacitance-sensor-pic02.png)

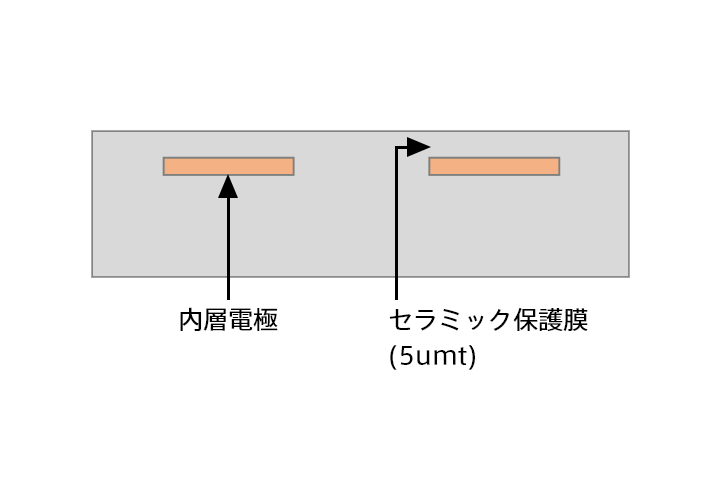

A-A’断面構造
![A-A’断面構造を示した図](/product/__icsFiles/afieldfile/2021/07/15/electron-capacitance-sensor-pic03.png)

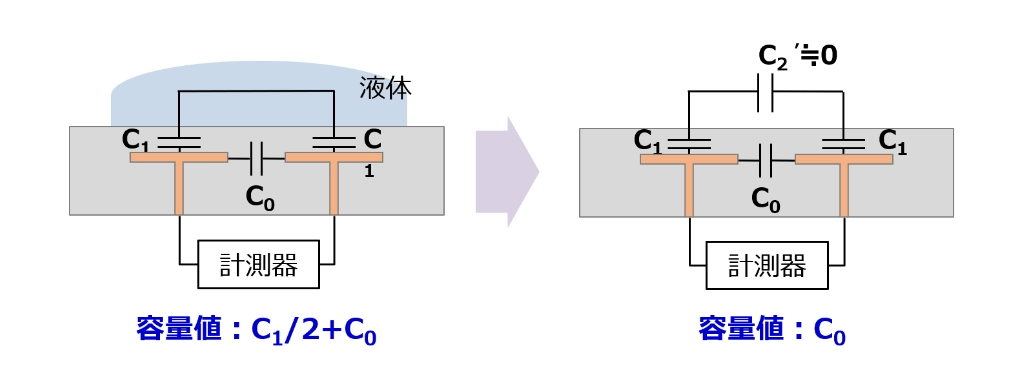

計測原理
センサー上の状態変化による容量・インピーダンスの変化を検知
![センサー上の状態変化による容量・インピーダンスの変化を検知することを示した図](/product/__icsFiles/afieldfile/2021/07/15/electron-capacitance-sensor-pic04.png)
想定用途例
- 腐食性・反応性溶剤の液量センサー
- 薬液、試薬などの濃度センサー
- 結露センサー
- ガスセンサー
- パーティクルセンサー
- 空間電位センサー

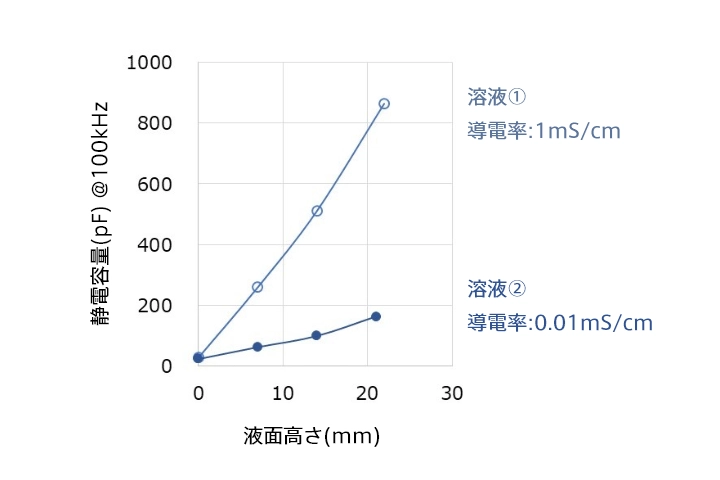

液量センサー特性例
![液量センサー特性例を示したグラフ](/product/__icsFiles/afieldfile/2021/06/04/electron-capacitance-sensor-pic05.png)

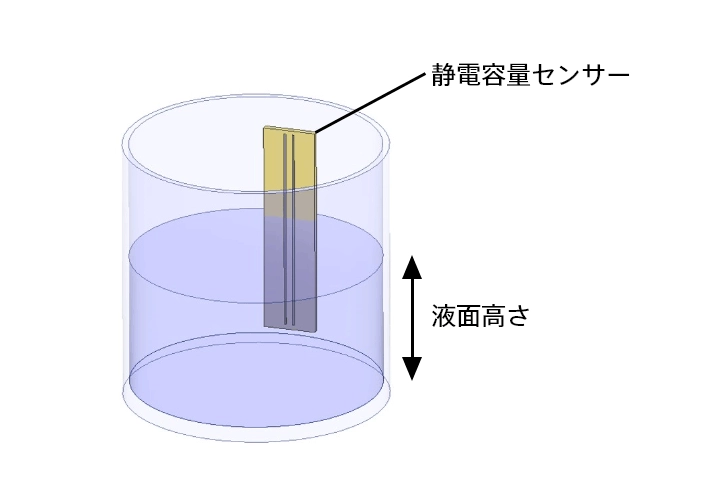

![液量センサー特性例を示した図](/product/__icsFiles/afieldfile/2021/06/04/electron-capacitance-sensor-pic06.png)
