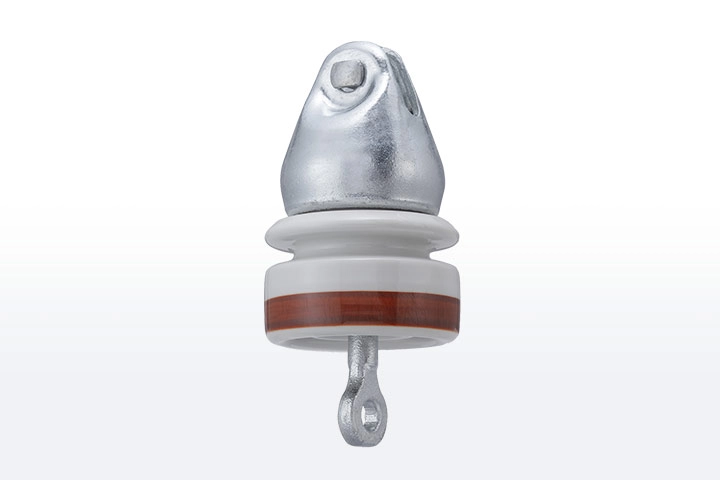

高圧耐張がいし
高圧耐張がいしは、電柱で配電線を支えるとともに、電柱と配電線を絶縁するがいしです。複数個連結して使用されます。
製品情報

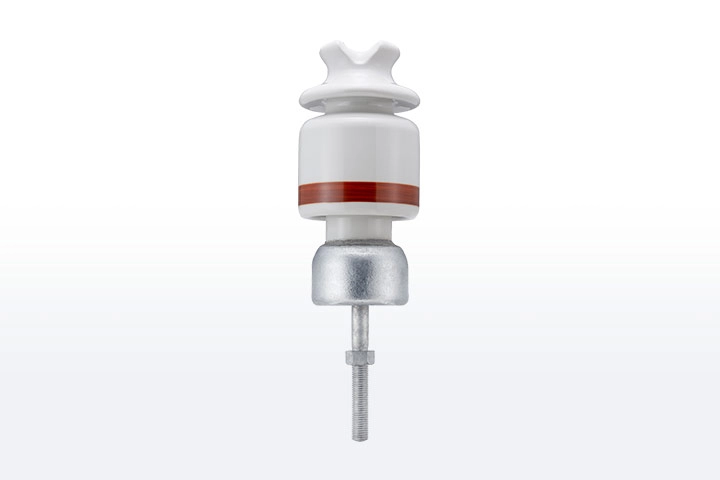

高圧中実がいし
製品タグ：
概要
がいしは発電所で発電した電力を安定かつ安全に運ぶためになくてはならないものです。高圧中実がいしは、電柱で配電線を支えるとともに、電柱と配電線とを絶縁し、電力の安全供給に重要な役割を担っています。
高圧中実がいしは、がいし頂部又は側部の溝に配電線を金属線などで固定し使用されます。
特長
日本ガイシでは、使用環境に合わせ通常の高圧中実がいし以外にも、高圧ピンがいしや耐塩形高圧ピンがいし、高圧クランプがいしなども生産しています。
揺るぎない品質と技術力が、安全で確実な電力供給を支えています。
製品ラインアップ
高圧中実がいし

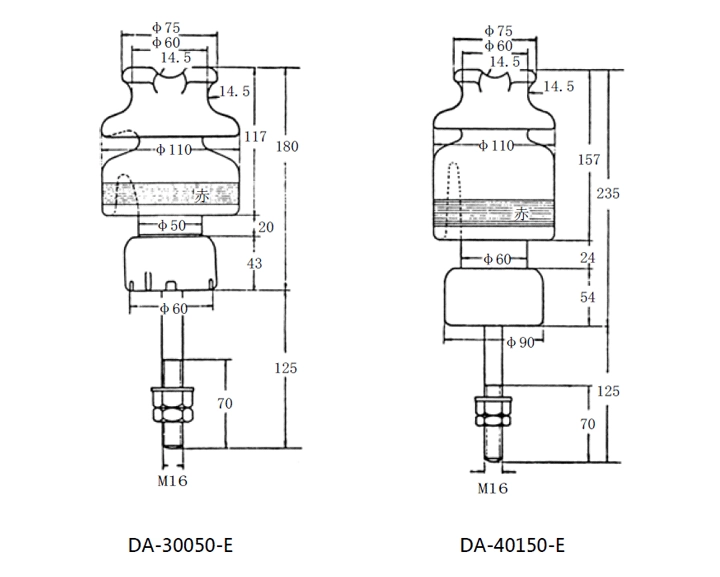

1)外形・寸法
2)主要諸元
| 品番 | 耐電圧 kV |
雷インパルスフラッシオーバ電圧 kV |
曲げ耐荷重 （1分間） kN |
表面漏れ距離 ㎜ |
表面積 cm2 |
質量 kg |
|
|---|---|---|---|---|---|---|---|
| 商用周波注水 | 雷インパルス | ||||||
| DA-30050-E | 22 | 85 | 100 | 5 | 230 | 640 | 2.6 |
| DA-40150-E | 37 | 100 | 120 | 6 | 330 | 880 | 4 |
- ※本ページに記載されているがいし記号は、当社の製品の品番と各規格が定める製品の種類と対応関係を示す便宜上の目的で用いたものであり、当社製品の材料などが各規格に合致または準拠していることを示すものではありません。
