懸垂がいし

概要

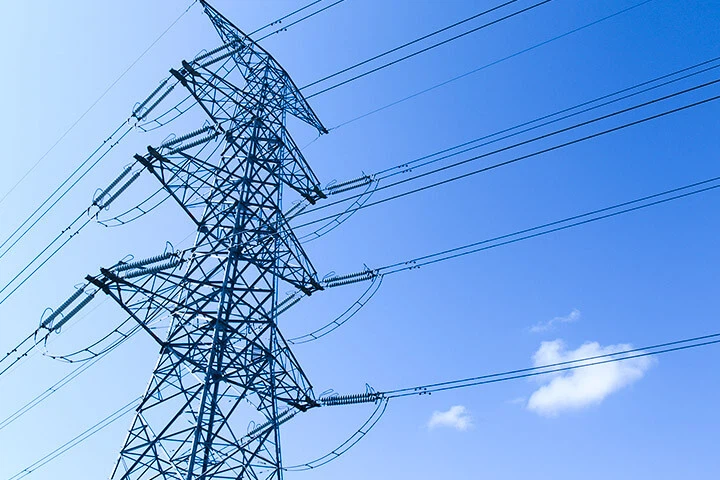

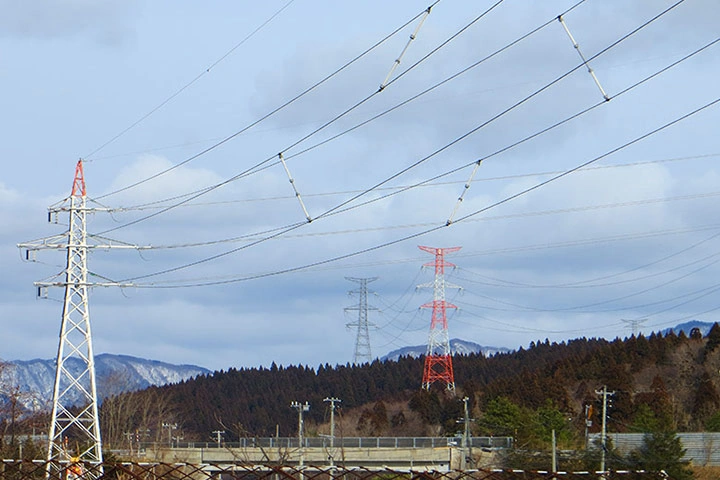

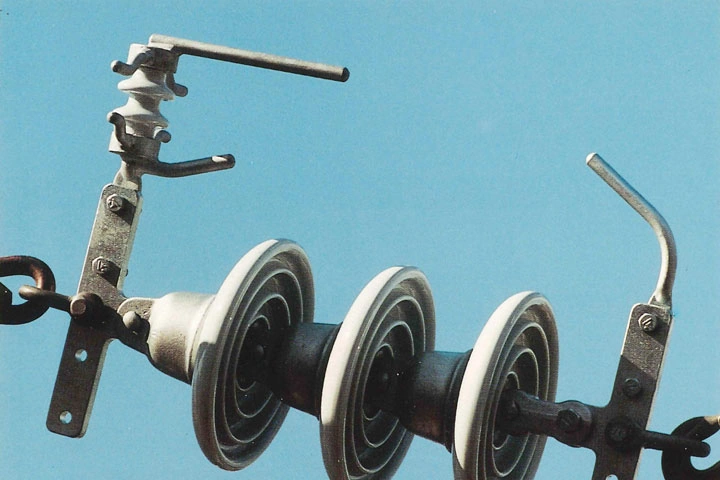

送電線を支える懸垂がいし

がいしは発電所で発電した電力を安定かつ安全に運ぶためになくてはならないものです。懸垂がいしは、送電鉄塔で送電線を支えるとともに、鉄塔と送電線とを絶縁し、電力の安全供給に重要な役割を担っています。
懸垂がいしは、送電電圧や使用環境などに合わせ複数個連結して使用されます。

特長

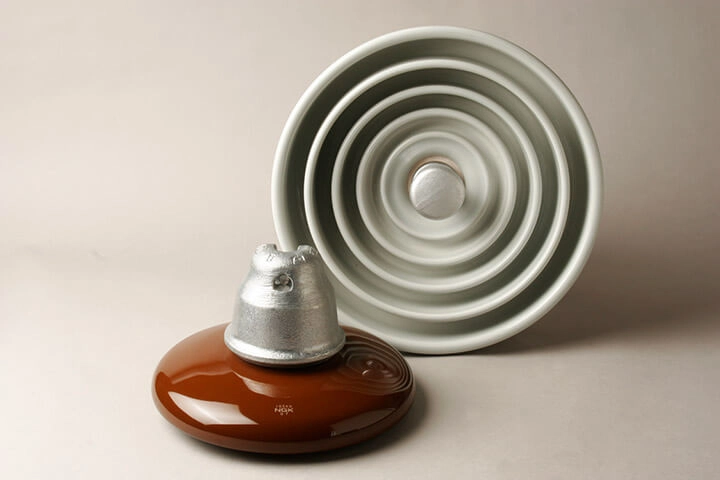

懸垂がいし

日本ガイシでは、送電電圧や使用環境などに合わせ、海岸付近や工業地域の汚損環境に対応した耐塩用懸垂がいしや、腐食環境に対応した亜鉛スリーブ付懸垂がいしなどを生産しています。また、世界最高の100万ボルト送電に対応する超高強度懸垂がいしも生産しています。
生産能力でも世界最大級を誇り、100カ国以上で採用されています。 揺るぎない品質と技術力が、安全で確実な電力供給を支えています。

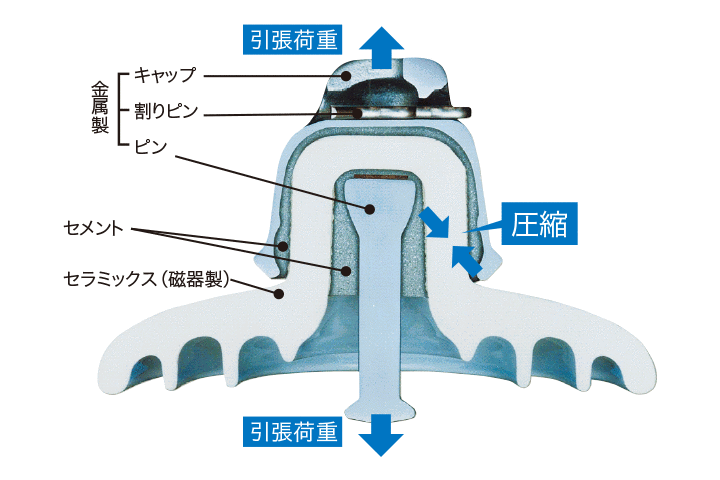

懸垂がいしの構造の説明図

懸垂がいしには、送電線の重量だけでなく、雪や氷、風圧なども加わるため何十トンもの引張荷重がかかります。
日本ガイシ製の懸垂がいしは、引張荷重に比べて圧縮荷重に強いセラミックスの特性を生かし、セラミックス部分に圧縮荷重が加わるように設計しています。引張荷重を圧縮荷重に変換することで、小さい頭部で高強度を達成し、長期的な安定性と高い信頼性を実現しています。

製品ラインアップ

懸垂がいし(クレビス型)

1)外形・寸法

懸垂がいし(クレビス形)の外形・寸法図

2)主要諸元

品番(がいし記号) CA-500-A(SU-120CN)
商用周波注水耐電圧 kV 40
雷インパルス耐電圧 kV 105
雷インパルスフラッシオーバ電圧 kV 125
商用周波油中破壊電圧 kV 140
課電破壊荷重 kN 120
全数引張耐荷重 kN 48
最大使用引張耐荷重 kN 40
表面漏れ距離 mm 280
表面積 上面 cm2 550
下面 cm2 850
下面外 cm2 800
投影面積 m2 0.0185
質量 kg 5.8

懸垂がいし(ボールソケット型)

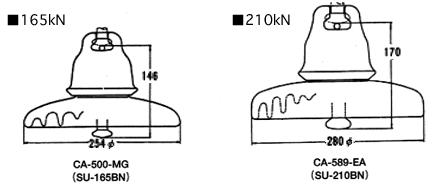

懸垂がいし(ボールソケット形)の外形・寸法図

2)主要諸元

品番
(JIS規格がいし記号)
CA-500-MG
(SU-165BN)
CA-589-EA
(SU-210BN)
商用周波注水耐電圧 kV 40 41
雷インパルス耐電圧 kV 105 115
雷インパルスフラッシオーバ電圧 kV 125 135
商用周波油中破壊電圧 kV 140 140
課電破壊荷重 kN 165 210
全数引張耐荷重 kN 66 84
最大使用引張耐荷重 kN 55 70
表面漏れ距離 mm 280 370
表面積 上面 cm2 550 820
下面 cm2 850 1,320
下面外 cm2 800 1,255
投影面積 m2 0.0185 0.026
質量 kg 5.7 8.8

高強度懸垂がいし(ボールソケット型)

1)外形・寸法

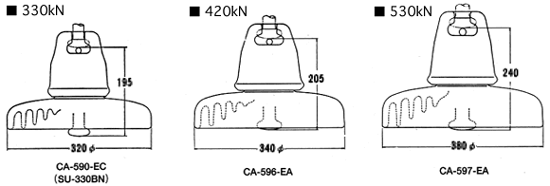

高強度懸垂がいし(ボールソケット形)の外形・寸法図

2)主要諸元

品番
(JIS規格がいし記号)
CA-590-EC
(SU-330BN)
CA-596-EA
(SU-420BN)
CA-597-EA
(SU-530BN)
商用周波注水耐電圧 kV 43 43 45
雷インパルス耐電圧 kV 120 125 125
雷インパルスフラッシオーバ電圧 kV 140 150 150
商用周波油中破壊電圧 kV 140 140 140
課電破壊荷重 kN 330 420 530
全数引張耐荷重 kN 132 168 212
最大使用引張荷重 kN 110 140 176
表面漏れ距離 mm 460 525 670
表面積 上面 cm2 1,140 1,360 1,775
下面 cm2 1,965 2,370 3,590
下面外 cm2 1,875 2,285 3,455
投影面積 m2 0.037 0.042 0.053
質量 kg 14.5 16 22.5

耐塩用懸垂がいし(ボールソケット型)

1)外形・寸法

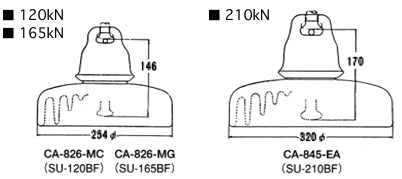

耐塩用懸垂がいし(ボールソケット形)の外形・寸法図

2)主要諸元

品番
(JIS規格がいし記号)
CA-826-MC
(SU-120BF)
CA-826-MG
(SU-165BF)
CA-845-EA
(SU-210BF)
商用周波注水耐電圧 kV 41 41 45
雷インパルス耐電圧 kV 120 120 135
雷インパルスフラッシオーバ電圧 kV 150 150 160
商用周波油中破壊電圧 kV 140 140 140
課電破壊荷重 kN 120 165 210
全数引張耐荷重 kN 48 66 84
最大使用引張耐荷重 kN 40 55 70
表面漏れ距離 mm 430 430 550
表面積 上面 cm2 900 900 1,300
下面 cm2 1,420 1,420 2,400
下面外 cm2 1,353 1,353 2,335
投影面積 m2 0.027 0.027 0.04
質量 kg 7.3 7.3 12

高強度耐塩用懸垂がいし(ボールソケット型)

1)外形・寸法

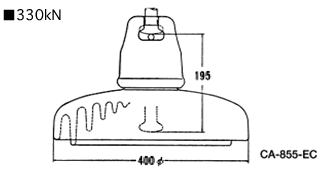

高強度耐塩用懸垂がいし(ボールソケット形)の外形・寸法図
品番(JIS規格がいし記号) CA-855-EC(SU-330BF)
商用周波注水耐電圧 kV 52
雷インパルス耐電圧 kV 155
雷インパルスフラッシオーバ電圧 kV 180
商用周波油中破壊電圧 kV 140
課電破壊荷重 kN 330
全数引張耐荷重 kN 132
最大使用引張耐荷重 kN 110
表面漏れ距離 mm 690
表面積 上面 cm2 1,910
下面 cm2 3,790
下面外 cm2 3,700
投影面積 m2 0.05
質量 kg 20

懸垂がいし保守用機器

日本ガイシでは、懸垂がいしを長期間安全にご使用いただくために、点検・交換用の各種保守用機器も取り扱っています。

  • 油圧式不良がいし交換器 (停止線用)
  • 活線用ネオンランプ式不良がいし検出器
  • 停止線用不良がいし検出器
  • 自走式不良がいし検出器 (活線・停止線用)
  • 本ページに記載されているがいし記号は、当社の製品の品番と各規格が定める製品の種類と対応関係を示す便宜上の目的で用いたものであり、当社製品の材料などが各規格に合致または準拠していることを示すものではありません。
