セラミックス 遠赤外線ヒーター
概要
日本ガイシは、温度領域や加熱特性に合わせて各種の遠赤外線ヒーターを揃えています。低～中温領域の加熱・乾燥に対応した「インフラスタイン（INFRASTEIN）」。高温領域の加熱に優れた「インフラセラム（INFRACERAM）」。秒速での昇温・降温が可能で遠赤外線加熱の対応範囲を広げた「インフラクイック（INFRAQUICK）」。用途に合わせて最適なヒーターを用いた加熱システムが構築できます。
乾燥炉におけるカーボンニュートラル／脱炭素に向けた「電化」への取り組み
日本ガイシでは、二酸化炭素（CO2）などの温室効果ガス排出量を実質ゼロとする「カーボンニュートラル／脱炭素」の実現に向けた取組みを支援しています。
再エネ由来の「グリーン電力」とエネルギー源の「電化」がカギに
乾燥炉のカーボンニュートラル／脱炭素については、エネルギー源をCO2を排出する化石燃料（ガスなど）から、電力に置き換える「電化」を推進することがカギとなります。「電化」を実施した上で、エネルギー源に再生可能エネルギー由来の電力を使用することで、カーボンニュートラル／脱炭素を実現することが可能です。
日本ガイシでは、化石燃料を用いた熱風ではなく、電気エネルギーによる乾燥へ変更することで、脱炭素化の推進にご協力します。
目的に適した遠赤外線システム（乾燥炉）をカスタムメイドでご提供
その高い放射率から省エネ・脱炭素の観点で注目度が増している遠赤外線ヒーター。私たちは、セラミックスメーカーとして、産業・工業用セラミックス遠赤外線ヒーターを用いた乾燥・加熱・アニールに関する豊富な経験と、膨大なデータを有しています。
これらの遠赤外線を用いた乾燥技術での実績を活かすと共に、熱量計算、試験炉による性能実証テスト等を重ねながら、
お客様の製品（自動車部品、フィルム、樹脂材など）が要求する品質（均一な温度分布、クリーンなど）や条件（省エネ、脱炭素など）に応じた、最適な産業・工業用セラミックス遠赤外線ヒーターによる「乾燥・加熱システム」を設計からアフターサービスまでご提供いたします。

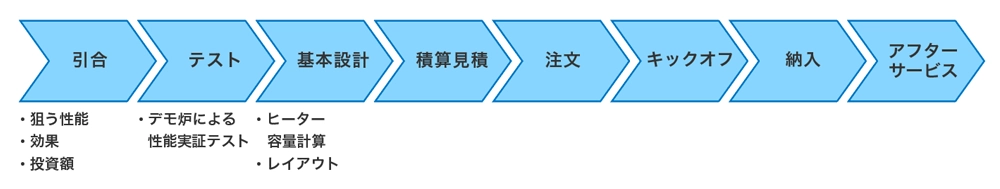

産業・工業用セラミックス遠赤外線ヒーターを用いた乾燥・加熱・アニール炉導入までの参考例
ラインアップと特長
使用される温度領域や加熱特性によってヒーターに求められる性能は異なります。インフラスタインは、低～中温領域の乾燥・加熱・アニールに対応しています。インフラセラムは、高温領域の加熱・アニールに優れています。インフラクイックは、秒速での昇温・降温が可能で遠赤外線加熱の対応範囲を広げました。アニールやフィルム塗布乾燥などさまざまな工程に対し、産業・工業用セラミックス遠赤外線ヒーターのプロとして、要求される品質（均一な温度分布、クリーンなど）や条件（省エネ・脱炭素など）に最適なヒーターを用いた加熱システムを提案します。
セラミックス遠赤外線ヒーターで「電化」を推進
日本ガイシ製セラミックス遠赤外線ヒーターのエネルギー源は電気です。エネルギー源に化石燃料（ガスなど）を使用する乾燥炉から、セラミックス遠赤外線ヒーターを使用する乾燥炉へ置き換えることにより「電化」を推進。「電化」を実施した上で、エネルギー源に再生可能エネルギー由来の電力を使用することで、カーボンニュートラル／脱炭素を実現した、乾燥炉とすることが可能です。
加熱、乾燥等に適した 低～中温加熱用 セラミックス遠赤外線ヒーター「INFRASTEIN」
インフラスタインの特長
- 省エネ・脱炭素（高い放射率）
- 均一加熱
- 高精度の熱コントロール
- 長寿命
- クリーン
| 項目 | 性能数値 |
|---|---|
| 赤外線波長 | 3～7μmを主体とする |
| 最高ヒーター制御温度 | 600℃※ |
使用環境、ヒーター仕様により、使用可能温度まで昇温できない場合があります。ヒーター温度とは、ヒーターに内蔵されたセンサーによる検出温度です。
主な用途
インフラスタイン（単体／標準品）
| 品番 | ヒーター寸法(mm) | 入力電圧(V) | 電力容量（W） | 単体飽和温度(℃) | 重量(g) |
|---|---|---|---|---|---|
| H7G-22200-P | 125×65 | 200 | 200 | 360 | 150 |
| H7G-22300-P | 125×65 | 200 | 300 | 450 | 150 |
| H7G-22400-P | 125×65 | 200 | 400 | 530 | 150 |
| H7G-22500-P | 125×65 | 200 | 500 | 600 | 150 |
| H7G-32400-P | 250×65 | 200 | 400 | 350 | 300 |
| H7G-32600-P | 250×65 | 200 | 600 | 440 | 300 |
本表の単体飽和温度は、ヒーター単体の解放状態における制御可能温度（ヒーターに内蔵されたセンサー温度）を示します
単体飽和温度を越えてご利用頂く場合、弊社までご相談ください
上記単体を組み合わせたユニット品、ヒーターパネルの御注文にも対応可能です
産業・工業用セラミックス遠赤外線ヒーターとして世界最高水準「900℃」の最高温度「INFRACERAM」
インフラセラムの特長
- セラミックヒーターで最高の900℃に対応
- 省エネ・脱炭素（高い放射率）
- 均一加熱
- 高精度の熱コントロール
- 長寿命
- クリーン
| 項目 | 性能数値 |
|---|---|
| 赤外線波長 | 2.5～7μmを主体とする |
| 最高ヒーター制御温度 | 900℃※（大型1,000W） |
| 800℃※（小型500W） |
使用環境、ヒーター仕様により、使用可能温度まで昇温できない場合があります。ヒーター温度とは、ヒーターに内蔵されたセンサーによる検出温度です。
主な用途
樹脂硬化、アニール、フィルム塗布乾燥、フィルム延伸、金属焼嵌め、ガラス曲げ加工、粉体加熱、陶磁器絵付
インフラセラム（単体／標準品）
| 品番 | ヒーター寸法(mm) | 入力電圧(V) | 電力容量（W） | 最高使用温度(℃) | 重量(g) |
|---|---|---|---|---|---|
| H7GM-12500N | 125×65 | 200 | 500 | 800 | 240 |
| H7GM-22000N | 250×65 | 200 | 1000 | 900 | 400 |
本表の最高使用温度は、ヒーターに内蔵されたセンサー温度を示します
上記単体を組み合わせたユニット品、ヒーターパネルの御注文にも対応可能です

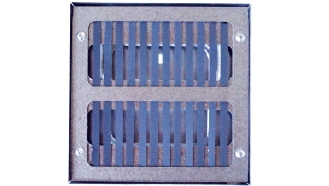

わずか数十秒で600℃に到達。遠赤外線加熱の常識を変えたヒーター「INFRAQUICK」
インフラクイックの特長
- 短時間昇温、冷却（急昇温、急降温）を実現
- 省エネ・脱炭素（高い放射率）
- 小まめな電源管理で省エネ対策に最適
- 発火などのトラブルに対応可能
| 項目 | 性能数値 |
|---|---|
| 赤外線波長 | 4～8μm を主体とする |
| 最高ヒーター制御温度 | 600℃※ |
使用環境、ヒーター仕様により、使用可能温度まで昇温できない場合があります。ヒーター温度とは、ヒーターに内蔵されたセンサーによる検出温度です。
主な用途
自動車カーペット、天井材加熱
インフラクイック（単体／標準品）
| 品番 | ヒーター寸法(mm) | 入力電圧(V) | 電力容量（W） | 最高使用温度(℃) | 重量(g) |
|---|---|---|---|---|---|
| H7GQ-16640 | 125×125 | 50 | 640 | 600 | 240 |
本表の最高使用温度は、ヒーターに内蔵されたセンサー温度を示します
上記単体を組み合わせたユニット品、ヒーターパネルの御注文にも対応可能です
各種 産業・工業用セラミックス遠赤外線ヒーターの特性比較
各種遠赤外線ヒーターを幅広くラインアップしています。条件・温度・サイズなどの要望に合わせて提案します。
| ヒーター温度（MAX） | ヒーター寸法 | ヒーター昇温速度 | 特徴 | 用途（実績） | |
|---|---|---|---|---|---|
| インフラスタイン INFRASTEIN |
600℃※ | 65W×250L 65W×125L |
5～15分 | 長寿命 | 塗装一般 樹脂加熱、CFRP |
| インフラセラム INFRACERAM |
900℃※ 800℃※ |
65W×250L 65W×125L |
5～15分 | 業界最高温度 | 耐熱フィルム ガラス |
| インフラクイック INFRAQUICK |
600℃※ | 125W×125L | 40～50秒 | 秒速加熱 | 局部加熱 樹脂加熱 |
使用環境、ヒーター仕様により、使用可能温度まで昇温できない場合があります。ヒーター温度とは、ヒーターに内蔵されたセンサーによる検出温度です。

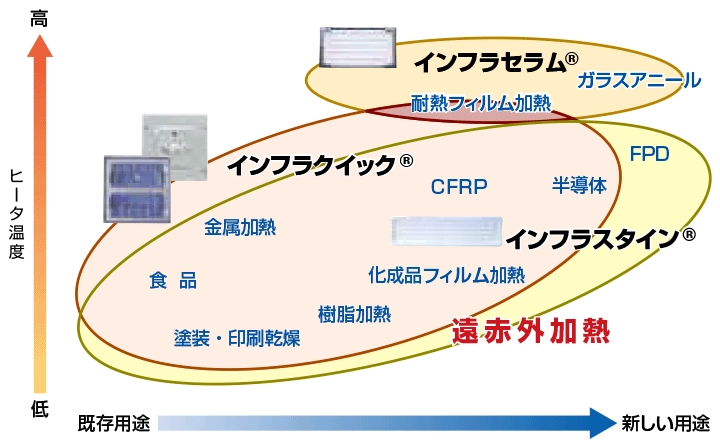

産業・工業用セラミックス遠赤外線ヒーターの利用分野
ガラスのアニールから化成品のフィルム加熱・アニール、自動車外装材の塗装、電極の印刷乾燥まで、さまざまな分野で多数の実績があります。
