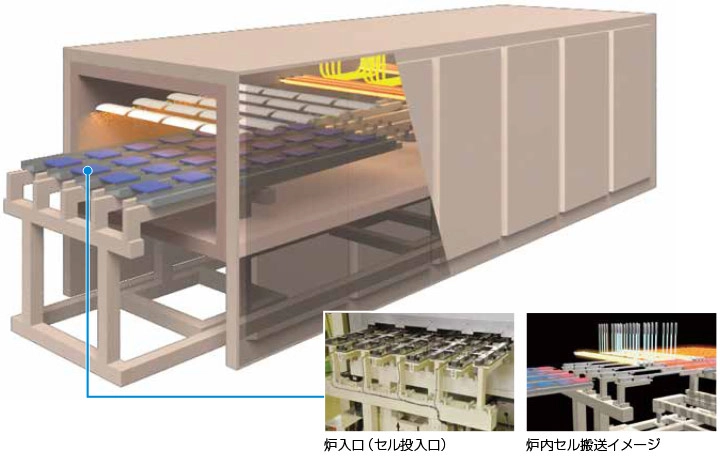

ウォーキングビーム炉

製品タグ：

概要

搬送機構の分割により乾燥・焼成時間を個別に設定、温度プロファイル測定が容易です。また、焼成部炉床には自動開閉式の蓋を採用し、落下物などを簡単に除去。
生産の安定稼動に威力を発揮します。

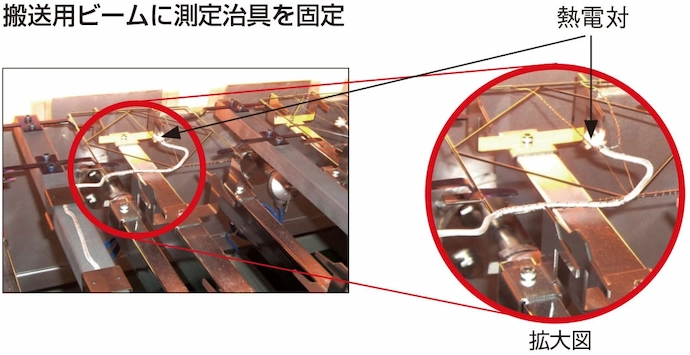

4列同時に熱電対測定治具をセットし、タッチパネル制御盤指示のみで定められた駆動を行い、温度プロファイルを取得可能。取得作業は、1名で実施可。プレヒート側・焼成側からそれぞれ独自にプロファイルを取得できる。

実績

結晶系太陽電池セルの電極乾燥・焼付

仕様

温度	プレヒート（乾燥）部：100～450℃ 焼成部：500～950℃
雰囲気	大気
搬送速度	焼成ビーム最高搬送速度50m/min
ヒーター種類	プレヒート部：遠赤外線ヒーター焼成部：近赤外線ヒーター
設備外形	5,300 × 1,900mm（メンテナンス時には1,560×1,050mm追加必要）
ワーク条件	156×156mm
付帯設備	触媒燃焼装置（排気系）
