プッシャーキルン
概要
被焼成物を台板上に積載し、炉入口のプッシャー機構で台板を押して搬送する連続炉です。NGKのプッシャー炉は安定した炉内温度と雰囲気の中で焼成する連続炉であり、主として電子分野など、幅広くご利用いただいております。

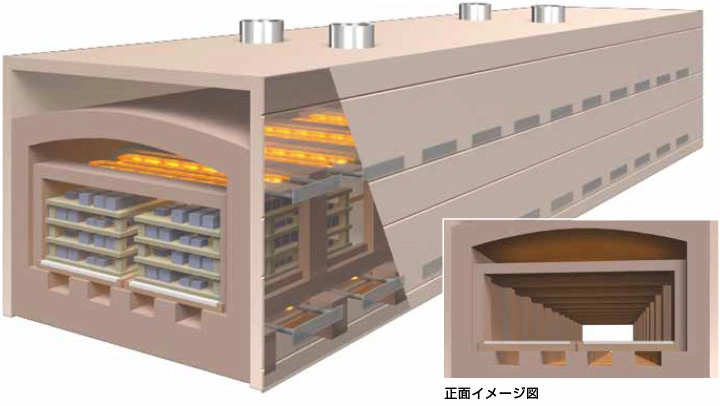

全自動プッシャーキルン

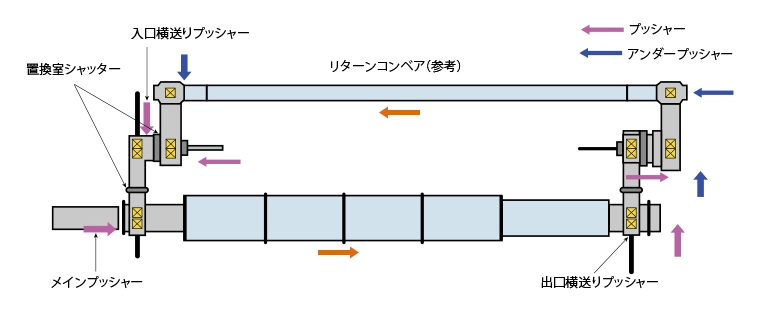

レイアウト例
安定した炉内雰囲気の実績例
| ハードフェライト | Air |
|---|---|
| ソフトフェライト | N2、Air |
| セラミックコンデンサー | Air、H2 |
| 半導体コンデンサー | H2 + N2 |
| バリスター | H2 + N2 |
| サーミスター | N2、Air |
| 圧電セラミックス | Air、N2 |
| アルミナ基板 | Air |
| タングステンメタライズ | H2 + N2 |
特長
- 均一温度・雰囲気
炉内雰囲気を安定して保つことが可能。列間にも炉床板からの給気が可能なため、上下左右の温度・雰囲気のバラツキを低減
- 大量生産対応
多段搬送の為、面積生産性を高めた大量生産が可能。熱伝導の良い道具材とともに使用することで、プロファイルの短縮を図ることも可能

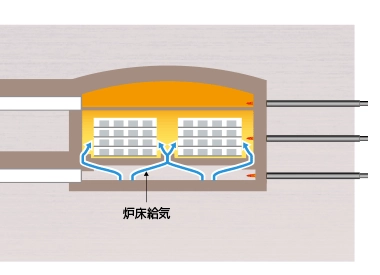

均一なガス流れ
列間にも炉床板から給気が可能なため、均一なガス流れを実現できます。

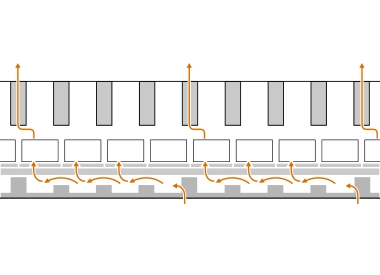

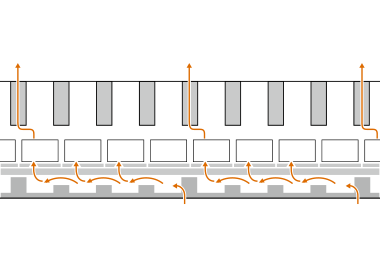

特殊ラビリンス構造
炉内を特殊雰囲気に保つためのNGK独自の整流構造。独立した一つ一つの小室のガス通りが良いため、炉全体のガス流れも良く、安定・均一を保持できる雰囲気ガス制御技術です。

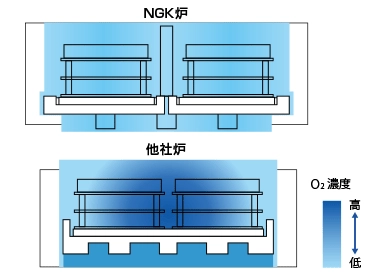

酸素濃度分布
均一なガス流れを実現することで、酸素濃度や温度分布もバラツキが少なく、均一な炉内雰囲気を保ちます。
実績
セラミックコンデンサー、圧電素子、サーミスター、バリスター、インダクター、フェライト、蛍光体など
仕様
| 温度 | 〜1,650℃まで対応可能 |
|---|---|
| 雰囲気 | Air, N2, O2, N2 + H2 |
| 熱源 | 電気、ガス |
