チルベント

概要

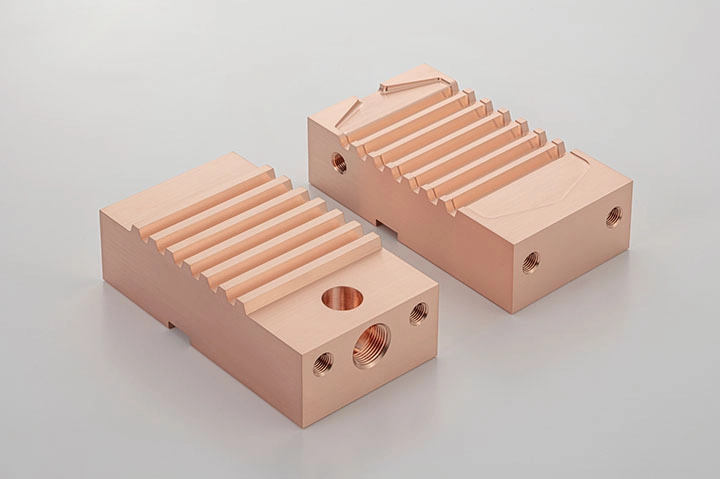

チルベント

チルベント(Chill‐Vent)は、アルミニウムやマグネシウムといった軽金属の成形部品を高圧ダイカスト(Die Cast)法で作るときに、金型の先端にはめて成形部品からガス抜き(Ventilation)をするために使用される冷し金(Chiller)です。

特長

NGKのチルベントは従来から使われている鉄に較べて熱伝導性に優れるベリリウム銅を採用することにより、冷却効果を鉄の5倍〜7倍に向上させています。

標準品(C-ブロック)と個別仕様品での提供が可能です。

標準品(Cブロック)の仕様

大気開放ダイカスト用

大気開放ダイカスト用

仕様・価格(1セット)

サイズNE-タイプNL-タイプNM-タイプNS-タイプ
タイプNERC07/09NLRC07/09NMRC07/09NSRC07/09
長さ:L150mm135mm120mm105mm
幅:W80mm70mm60mm50mm
高さ:H50mm50mm50mm50mm
クリアランス0.7mm/0.9mm0.7mm/0.9mm0.7mm/0.9mm0.7mm/0.9mm
排気断面積49mm2/63mm242mm2/54mm235mm2/45mm228mm2/36mm2

真空ダイカスト用

真空ダイカスト用

仕様・価格(1セット)

サイズVE-タイプVL-タイプVM-タイプVS-タイプ
タイプVERC07/09VLRC07/09VMRC07/09VSRC07/09
長さ:L185mm175mm155mm135mm
幅:W100mm90mm90mm80mm
高さ:H50mm50mm50mm50mm
クリアランス0.7mm/0.9mm0.7mm/0.9mm0.7mm/0.9mm0.7mm/0.9mm
排気断面積63mm2/81mm256mm2/72mm256mm2/72mm249mm2/63mm2

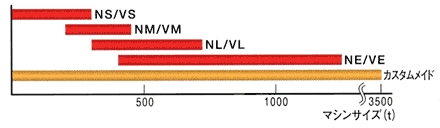

チルベントサイズ選択の目安

チルベントサイズ選択の目安
  • その他ゲート速度、クリアランス設定でも変動致します。
