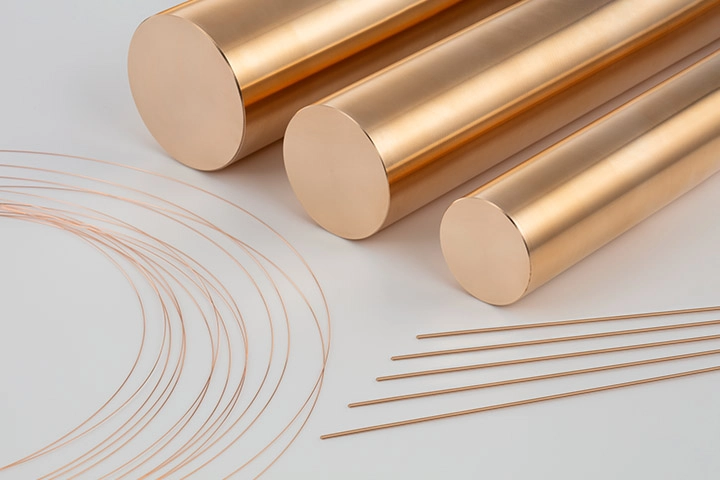

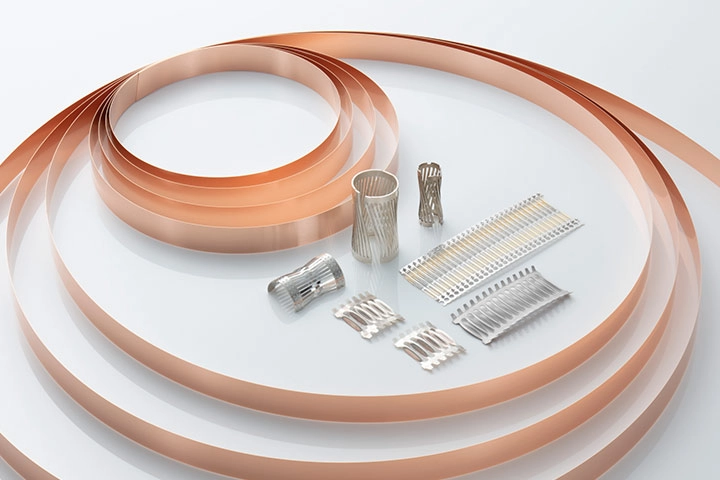

ベリリウム銅 展伸材（板、条、棒、線）
製品タグ：
概要
展伸材は板、条、棒、線の形状で供給される主力製品で、高強度･高導電性・耐疲労性・高温特性・加工性・耐食性を兼ね備えており、バネ材料として幅広い用途に使用されています。
特長
ベリリウム銅は、強度、導電性、成形性、疲労特性、耐食性、非磁性、耐熱性を兼ね備えた銅合金です。コネクタ、スイッチ、リレー等の幅広い用途に使用されています。用途に適した合金・質別のバリエーションを取り揃えており、板、条、棒、線での供給が可能です。用途にあわせて選択できるように、いろいろな合金種と硬さのバリエーションを揃えており、最も薄い板厚は0.045mmから供給可能です。
ベリリウム銅の特性

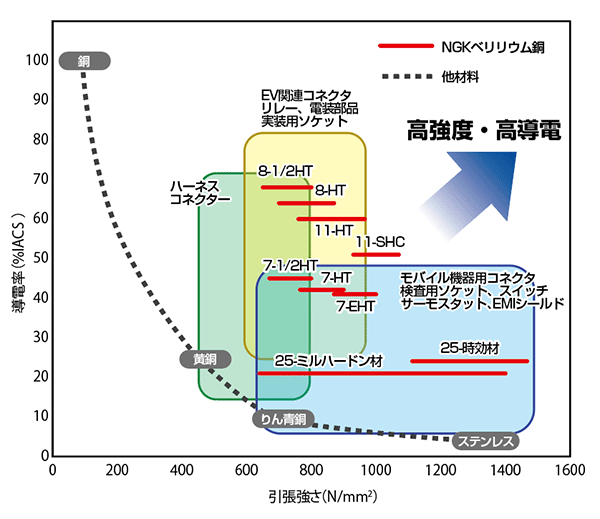

引張強さと導電率の関係
注）掲載されている値は日本ガイシが測定した代表値であり保証値ではありません。
化学成分
| 合金名(NGK) | 化学成分 [wt%] | |
|---|---|---|
| 25合金 | Be Ni+Co Ni+Co+Fe Cu+Be+Ni+Co+Fe |
1.80-2.00 0.20min. 0.6max. 99.5min. |
| 8合金 11合金 |
Be Ni Cu+Be+Ni |
0.20-0.60 1.40-2.20 99.5min. |
| 7合金 | Be Ni+Co Al Cu+Be+Ni+Co+Al |
0.20-0.40 1.80-2.50 0.6max. 99.0min. |
物理的特性
| 項目 | 25合金 | 8・11合金 | 7合金 |
|---|---|---|---|
| 融解開始温度 [℃] | 865 | 1004 | 1050 |
| 凝固開始温度 [℃] | 980 | 1070 | 1081 |
| 密度 [g/cm3] at 20℃ |
8.36 | 8.82 | 8.71 |
| 比熱 [J/(kg・K)] at 20℃ |
419 | 419 | 419 |
| 熱膨張係数 [/℃] at 20〜300℃ |
17.8×10-6 | 17.6×10-6 | 17.6×10-6 |
| 縦弾性係数 [kN/mm2] | 127 | 132 | 127 |
| 横弾性係数 [kN/mm2] | 49 | 52 | 49 |
| ポアソン比 | 0.3 | 0.3 | 0.3 |
| 透磁率 [μ(μ=1+4πk)] | 1.000042 | 1.000031 | 1.000027 |
導電率と熱伝導率（at 20℃）
| 25合金 | 8合金 | 11合金 | 7合金 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 時効済材 | ミルハードン材 | 8-1/2HT | 8-HT | 11-HT | 11-SHC | 7-1/2HT | 7-HT | 7-EHT | |
| 熱伝導率 [W/(m・K)] | 99 | 85 | 298 | 280 | 262 | 221 | 194 | 180 | 176 |
| 導電率 [%IACS] | 24 | 21 | 68 | 64 | 60 | 51 | 45 | 42 | 41 |
- ※物理的特性、導電率と熱伝導率は保証値ではなく、日本ガイシ測定による代表値です。
ベリリウム銅製品の形状

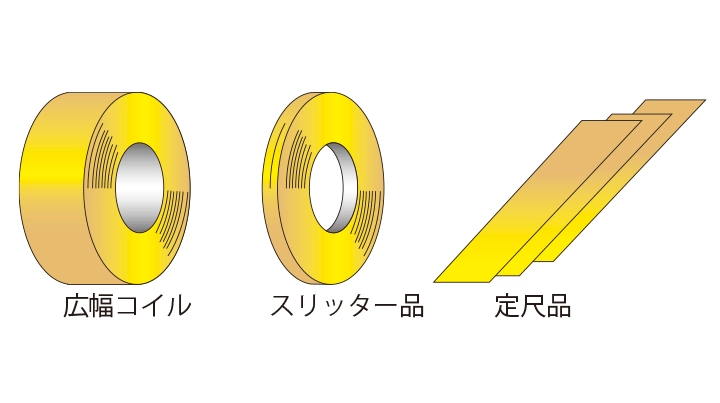

板・条の標準品形状と寸法範囲
| 条 | 板厚 | 0.05 - 2.0mm |
|---|---|---|
| 板幅 | 最大200mm | |
| 定尺品 | 板厚 | 0.05 - 1.0mm |
| 最大長さ | 1200mm |
- ※特殊仕様については、ご相談ください。
- ※7合金は標準板厚を設定しております。
- ※寸法範囲は合金種質別で異なります。

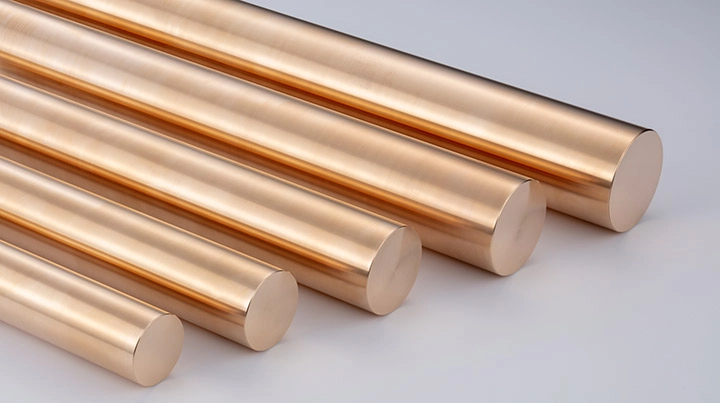

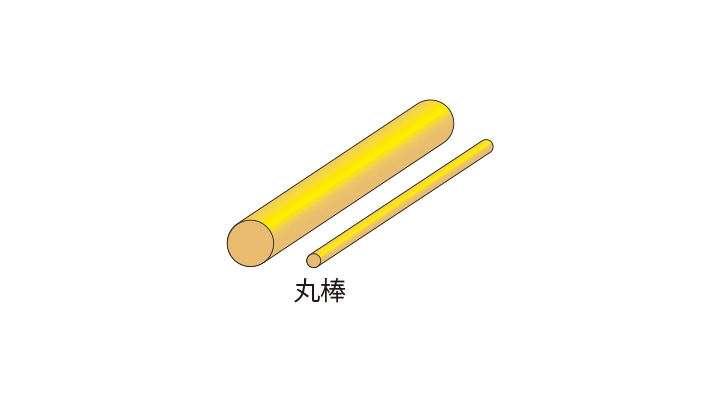

棒の標準品形状と寸法範囲
| 径 | Φ1 - Φ120mm |
|---|

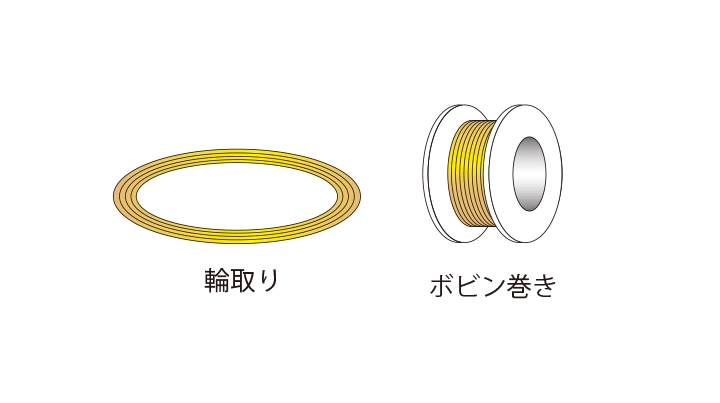

線の標準品形状と寸法範囲
| 輪取り | Φ0.2 - Φ1.0mm |
|---|---|

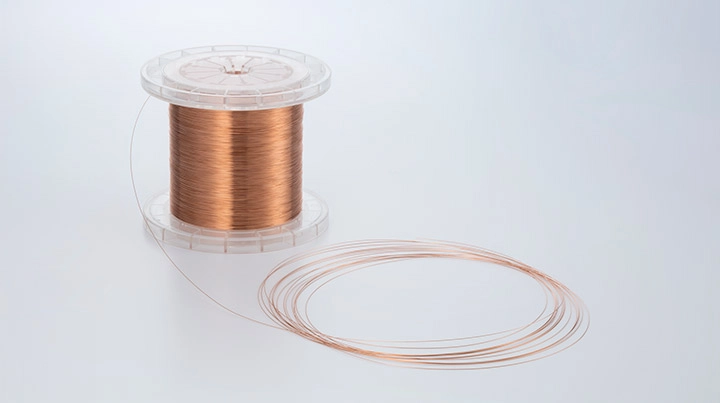

| ボビン巻き | Φ0.05 - Φ0.15mm |
新製品
熱処理時の変形バラツキを抑制、疲労特性を向上した時効材を開発
- 熱処理時の変形ばらつきを抑制し、かつ、疲労特性を向上。
- 従来比で変形ばらつきを半減、疲労寿命を2倍へ。
- 高い寸法精度のコネクターを実現し、コネクターの小型化・高信頼性に貢献。
端子材の熱処理変形（寸法変化・バラツキ）を改善したベリリウム銅の紹介
