セラミックパッケージ・HTCC
半導体素子収納用のセラミックパッケージは、小型化・高機能化に加え、今後の通信速度の広帯域化対応など、エレクトロニクスの進化に貢献しています。
おすすめ製品特集

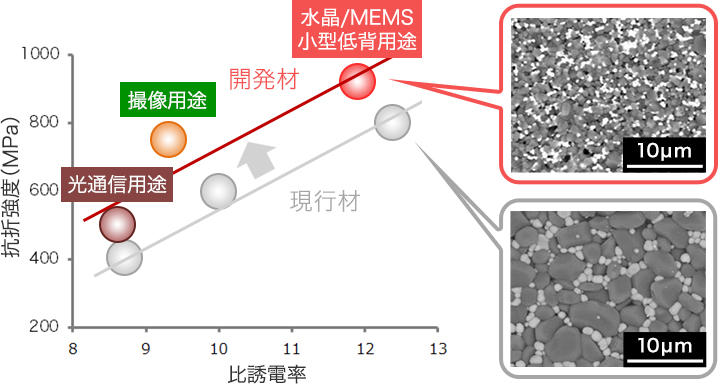

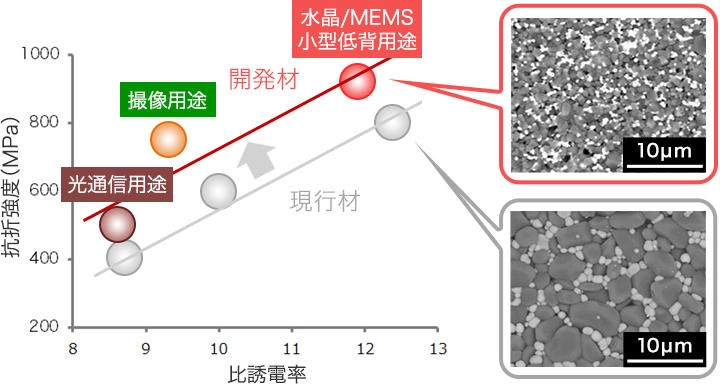

σ=k・D-a・exp-b*p
k,a,b:定数 σ:強度 D:粒径 p:気孔率
出典)J.Am.Ceram.Soc.,59,371(1976)

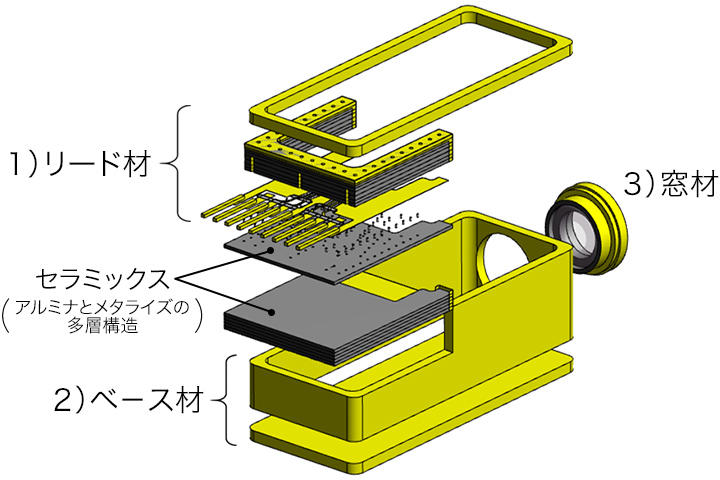

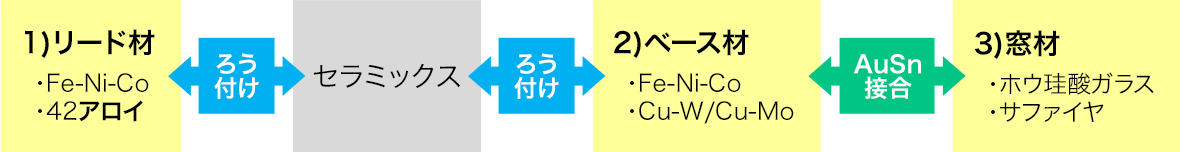

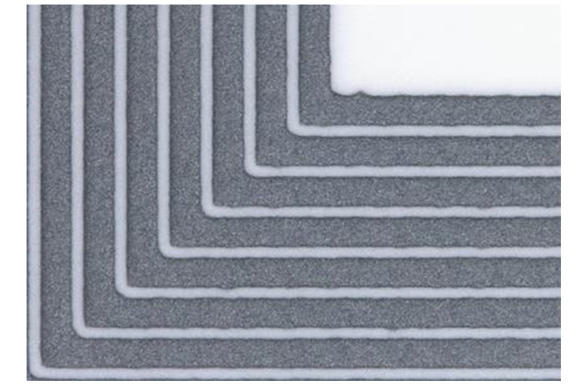

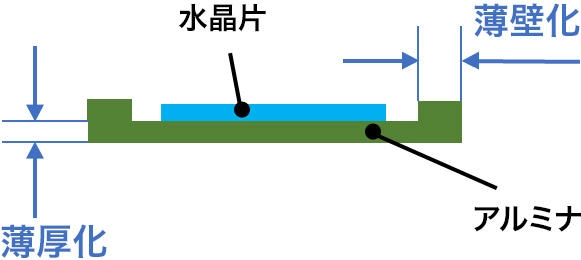

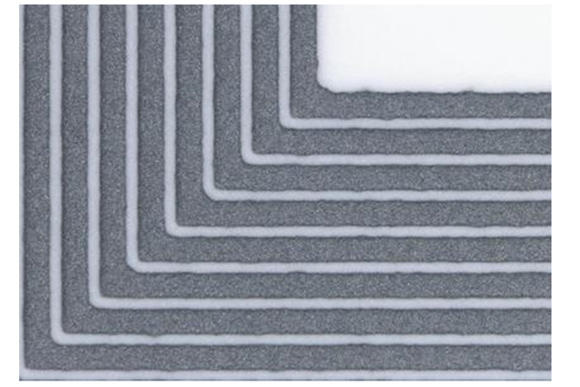

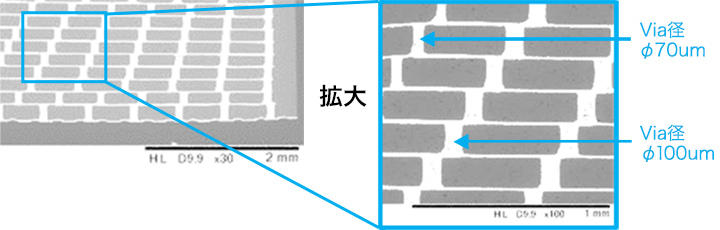

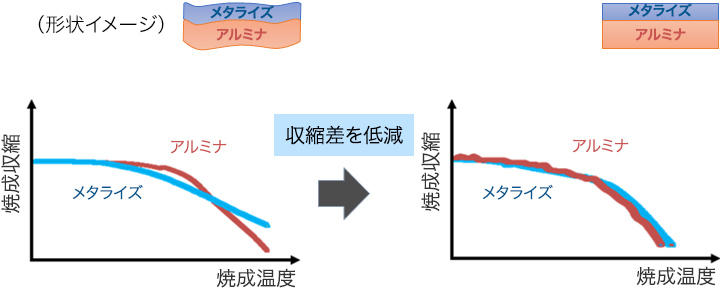

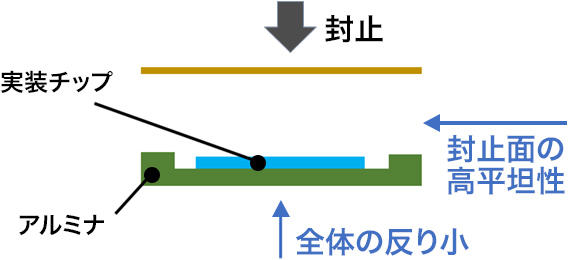

高平坦性/反り低減&高寸法精度製品
シュミレーション | 評価項目 |
---|---|
電磁界 |
・Sパラメータ:通過、反射、クロストーク ・特性インピーダンス ・LCR等価回路 |
応力分布 | ・破壊寿命 |
・破壊応力 | |
熱拡散 | ・熱抵抗 |
・温度分布 |

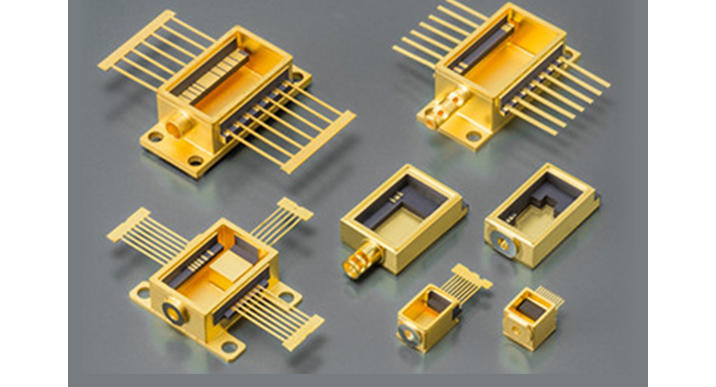

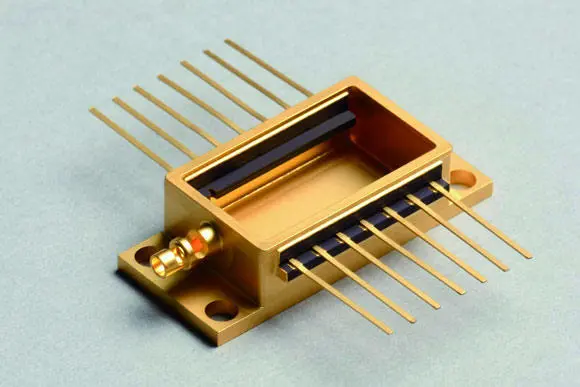

各種セラミックパッケージ製品
めっき種 | 用途 | |
---|---|---|

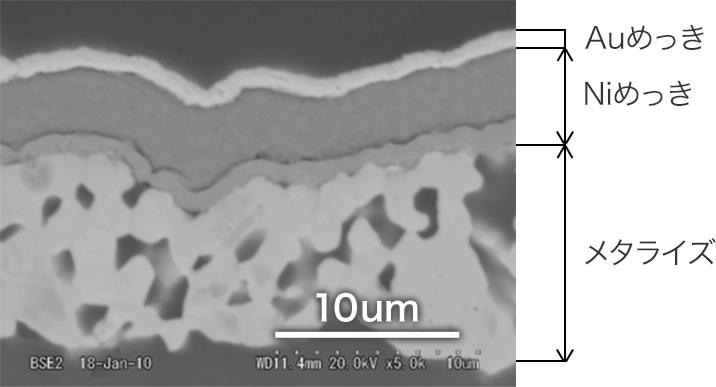

電解めっき | Niめっき | Auめっき下地 |
Auめっき | ワイヤーボンディング、半田付け、軟質Auめっき | |
Pdめっき | Au代替(Au/Pdめっき用) | |
無電解めっき | Ni-B | 半田付け、ロウ付け下地Ni |
Ni-P | Au下地 | |
Au | ワイヤーボンディング、半田付け用、軟質Auめっき |
